大众系列轿车后风窗刮水装置及清洗装置维修技术方法

    1．后风窗刮水及清洗装置构造

    后风窗刮水及清洗装置构造，如图9-34所示。

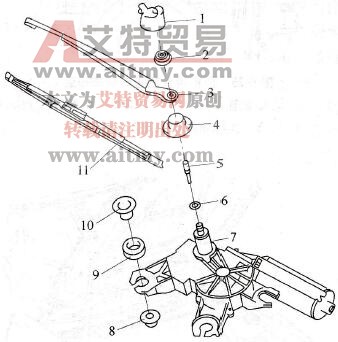

    图9-34    后风窗刮水及清洗装置

    1．盖帽2．六角螺母SW13(15N·m)3．刮水器臂4．密封件5．喷嘴6．密封圈7．刮水器电动机8．六角螺母M6 (8N·m)9．橡胶圈10．隔套11．刮水器片

    2．调整后风窗刮水器止点位置

    必备的专用工具及设备：力矩扳手V·A·G1331(5～50N·m)。

    ①如图9-35所示，刮水器橡胶片与玻璃下边缘的距离a为20～30mm。如果需要，可通过变换刮水器臂的位置来调整刮水器止点位置。

    图9-35    刮水器橡胶片与玻璃下边缘的距离

    ②调整喷嘴处于刮水器工作范围的中心。刮水器臂螺母拧紧力矩为15N·m。

    3．调整清洗喷嘴

    应调整清洗喷嘴，使喷射束达到玻璃的中间位置。如果喷射束不均匀或喷不到玻璃的中间部位，更换喷嘴（修理措施）。但严禁用针或金属丝疏通喷嘴，否则会损坏喷嘴内的水道。

    4．更换喷嘴

   (1)拆卸。将刮水器运行到止点位置。取下刮水器盖。用一合适的钳子小心地拔出喷嘴。

   (2)安装。将喷嘴推入刮水器轴内，推至止点位置，使喷嘴开口垂直向上。

    5．拆装后风窗刮水器

   (1)拆卸刮水器臂。拆下螺母盖，松开六角螺母，向上折叠刮水器臂，在圆锥内向侧面转动以松开刮水器臂，拧下六角螺母，取下刮水器臂，拆下行李箱盖下部装饰板。

   (2)拆卸后风窗刮水器电动机。先拆去后面板盖的衬里，再拔下如图9-36所示电动机插头1和喷嘴软管2。拧下箭头所示的六角螺母，取下刮水器电动机。

    图9-36    拆装后风窗刮水器电动机

    1．插头2．软管

   (3)安装。安装与拆卸的顺序相反。安装刮水器电动机时，要注意其密封圈应座入后风窗玻璃下面。
