对1000kV继电保护装置的总体技术要求是什么

    1000kV所有的继电保护装置均应采用微机型保护装置，应符合下列总体技术要求：

    1．基本功能要求

   (1)自检。继电保护装置应具有在线自动检测功能，包括保护装置硬件损坏、功能失效、二次回路异常运行状态的自动检测。装置任一元件损坏后，自动检测回路应能发出告警或装置异常信号，并给出有关信息指明损坏元件的所在位置，至少应能将故障定位至模块（插件）。保护装置任一元件（出口继电器除外）损坏时，装置不应误动作。

   (2)中央信号。保护装置中央信号的触点在直流电源消失后应能自保持，只有当运行人员复归后，信号触点才能返回，人工复归应能在装置外部实现。

   (3)定值。保护装置的定值应满足保护功能的要求，应尽可能做到简单、易理解、易整定。定值需改变时，应设置不少于8套可切换的定值。定值整定的范围应满足工程需要。

   (4)故障记录。保护装置必须具有故障记录功能，以记录保护的动作过程，为分析保护的动作行为提供详细的、全面的数据信息。应能至少记录8次故障记录；所有故障记录按时序循环覆盖；保护装置应保证发生故障时不丢失故障记录信息，在装置直流电源消失时不丢失已经记录的信息；记录不可人为清除；应能记录故障时的输入模拟量和开关量、输出开关量、动作元件、动作时间、相别等。

   (5)事件记录。保护装置应按时间顺序记录正常操作信息，例如：开关变位、开入量变位、连接片切换、定值修改、定值切换等。在装置直流电源消失时不丢失已经记录的信息；所有故障记录按时序循环覆盖；记录不可人为清除。

   (6)记录输出。保护装置应能输出装置本身的自检信息及动作时间、动作事件报告、动作采样值数据报告、开入、开出和内部状态信息、定值报告等。

   (7)通信接口。保护装置应具有与监控系统相连的通信接口，通信数据格式应符合DL/T 667标准规约，并宜提供必要的功能软件，例如：通信及维护软件、定值整定辅助软件、故障记录分析软件、调试辅助软件等。

   (8)时钟和时钟同步。

   1)保护装置应具有硬件时钟电路，装置在失去直流电源时，硬件时钟应能正常工作。

   2)保护装置应具有与外部标准授时源的B码对时接口。

   3)装置时钟精度：24h不超过±2s；经过时钟同步后相对误差不大于±2ms。

   (9)直流电源。保护装置的直流工作电源，应保证在外部电源为80%～115%额定电压、纹波系数不大于5%的条件下可靠工作。拉、合装置直流电源或直流电压缓慢下降及上升时，装置不应误动作。直流电源消失时，应有输出触点以启动告警信号。直流电源恢复时，装置应能自动恢复工作。

   (10)输出触点

   1)保护装置应有足够的跳闸触点以跳开相应的断路器。

   2)保护装置的跳闸触点应保证断路器可靠动作切除故障，故障消失后跳闸触点的返回时间应不大于30ms。

    2．电磁兼容性要求

   (1)保护装置在雷击过电压、一次回路操作、开关站故障及其他强电磁干扰作用下，应能保证动作的正确性。

   (2)保护装置不应要求其交、直流输入回路外接抗干扰元件来满足有关电磁兼容标准的要求。

   (3)特高压保护装置的电磁兼容性能，应达到如表1所示的试验等级要求。

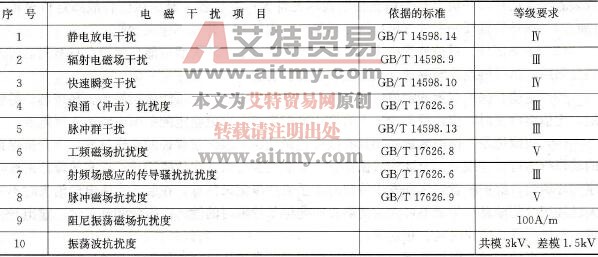

    表1    特高压继电保护装置应达到的电磁兼容等级要求
