大众系列轿车滑动天窗的结构与检修

    1．滑动天窗的结构

    一些大众豪华型和越野型系列轿车选装有滑动天窗，若车辆遇到障碍，它会在压力限制系统的作用下自动打开，也可通过强制开关功能强制关闭天窗。滑动天窗的结构，如图9-37所示。

    2．滑动天窗的检修

   (1)滑动天窗的拆装。

    ①拆卸。将遮阳帘滑到后部，倾斜打开天窗。拆下下部饰板（后部区域相连），并向前滑动从车顶框架上取下，如图9-38所示。拆下上部饰板的前部和中部连接，并从后部松开挂钩。拧下玻璃镶板的前、后两个紧固螺钉，松开中间螺钉（不要拧下）。向上取出天窗玻璃镶板。

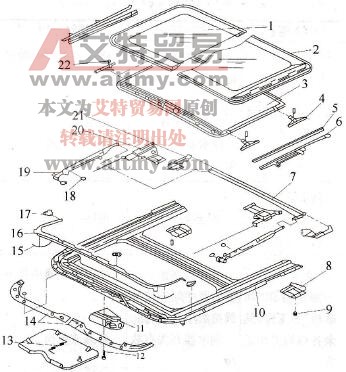

    图9-37    滑动天窗结构

    1．玻璃镶板2．镶板密封条3．滑动天窗4．滑块5．下部饰板6．上部饰板7．水道8．端板9、12．螺栓10．支架单元11．电动驱动器13．紧急操作开关14．密封块15．弹簧16．导流板17．导流板支架18．螺钉19．滑板导轨20．拉线及滑块21．流水槽22．埋头螺钉

    图9-38    天窗的拆卸与调整

    1．下部饰板2．上部饰板3．螺钉

    ②安装。镶板必须安装在“0”位（即镶板关闭时），此时滑板销钉必须与滑板上的标记对齐，如图9-39所示。从上面安放天窗，拧入固定螺钉(3个)，但不要拧紧，待调整完镶板高度后，拧紧螺钉。

    图9-39    安装位置

   (2)滑动天窗的调整。

    ①滑动天窗处于“0”位置，且将天窗倾斜打开，将遮阳帘滑动到后面。见图9-38所示，在箭头所指部位撬下下部饰板的后部，向前滑动，从天窗框架上取下饰板。撬下上部饰板的前部和中部，松开后部挂钩，拆下固定螺钉3。关闭玻璃镶板，打开再关闭（坚持这一程序，以确保调整正确）。

    ②进行玻璃镶板前部和后部的高度调整，如图9-40所示，镶板前部低于天窗平面a=0～1mm，镶板后部高于天窗平面b=0～1mm。

    图9-40    调整玻璃镶板高度

   (a)前部(b)后部

    ③拧紧玻璃镶板的螺钉，要求交叉对称拧紧。倾斜打开天窗，在后部先挂上上部饰板，然后在中前部卡住饰板。滑动下部饰板进入后面的细长孔，在前部用夹子固定。

   (3)导流板的拆卸。导流板的拆卸，如图9-41所示。将天窗完全打开。压下导流板，同时按箭头方向向车辆中间拉出两侧的导杆。取出导流板。

    图9-41    导流板的拆卸

    1．导流板2．导杆

   (4)天窗驱动器的拆卸和调整。天窗驱动器的拆卸和调整，如图9-42所示。

    ①拆卸。拆下蓄电池搭铁线，撬下驱动器盖板，此时天窗应关闭，拔下插头，拆下3个螺栓，拉出天窗驱动器（用于驱动器的螺栓带有微密封结构，拆下后必须更换，拧紧力矩为3. 5N·m)。

    图9-42    天窗驱动器

    ②调整（“0”位置）。如果驱动器拆下时，不在“0”位置或是用紧急操作开关关闭，此时需进行“0”位调整。调整方法是：拆下驱动器，不要切断电源。用按压或旋转预选自动旋钮开关选择“倾斜天窗”。通过拉或旋转预选自动旋钮开关来选择“天窗关闭”。用预选控制旋钮开关选择“打开天窗”。用预选控制旋钮开关选择“关闭天窗”。在此天窗关闭位置安装驱动器（“0”位置）。通过电动机上的窗口识别是否处于“0”位置（图中箭头所示标记必须对齐）。

   (5)支架单元的拆装。支架单元的拆装，如图9-43所示。

    图9-43    支架单元

    1．支架单元2．螺栓3．天窗驱动器

    ①拆卸。撬下预选自动开关装饰罩，拆下露出螺钉，取下天窗的预选自动开关。拆下顶棚饰板。按箭头所示从支架单元1上拔下排水管。拧下螺栓2，举起（需别人帮助）并从车上取下支架单元。

    ②安装。将支架单元装到车顶的切口中。先用圆柱销（形如钻头）将支架单元定位在距右前12mm、距左后10mm的车顶框架上，但支架单元不能压在车顶框架上。检查车顶用电器的电线和连接，如有必要进行修复。拧紧支架单元，从天窗驱动器处开始，然后从左、右向后拧紧(8N·m)。安装图9-43中箭头所示的排水软管。接好驱动器插头。
