多股导线一字形接头连接法

    如图3-14a所示，首先把两个多股导线散开拉直，并将l／3长的导线绞紧，然后把2l／3长的导线分散成伞状，把两股导线的伞状芯线头隔根对插（如图3-14b所示），并将其中一端的芯线分成三组（这里是七根导线）。

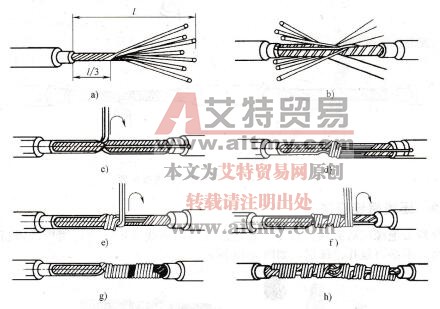

图3-14  多芯线的一字形接头连接步骤

    将第一组的2根芯线扳起并垂直于芯线，按顺时针方向紧绕2圈（如图3一14c、d所示）。

    把第二组的2根芯线仍按顺时针方向紧紧压住前2根芯线，缠绕2圈（如图3-14f所示）。

    把最后一组的3根芯线按上述方法顺时针方向紧紧压住前4根芯线缠绕4圈（如图3-14g所示）。

    最后切去每组多余长度的芯线．平整端部，去除毛刺。

用上述同样方法缠绕另一边芯线（如图3-14h所示）。
