用塑料卡子明装的导线

    用塑料线卡明装的导线如图3 49所示．塑料线卡如图3 50所示，由塑料线卡和固定钢钉组成，图3-50a所示为单线卡，用于固定单根护套线；图3-50b所示为双线卡，用于固定两根护套线。线卡的槽口宽度具有若干规格，以适用于不同粗细的护套线。敷设时，首先将护套线按要求放置到位，然后从一端起向另一端逐步固定。固定时，按图3 51所示将塑料线卡卡在需固定的护套线上，钉牢固定钢钉即可。一般直线段可每间隔20cm左右固定一个塑料线卡，并保持各线卡间距一致。在护套线转角处，进入开关盒、插座盒或灯头时，应在相距5～10cm处固定一个塑料线卡，如图3-52所示。走线应尽量沿墙角、墙壁与天花板夹角、墙壁与壁橱夹角敷设，并尽可能避免重叠交叉，既美观又便于日后维修，如图3-53所示。如果走线必须交叉，则应按图3-54所示用线卡固定牢固。两根或两根以上护套线并行敷设时，可以用单线卡逐根固定（如图3-55a），也可用双线卡一并固定（如图3-55b）。



图3 49  用塑料卡子明装的导线



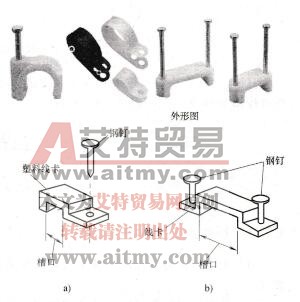

图3-50  塑料线卡

a)    a）单线卡b）双线卡



图3-51用线卡固定护套线的方法



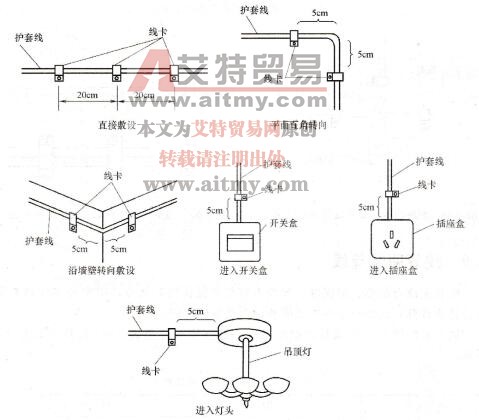

图3 52  塑料线卡的安装



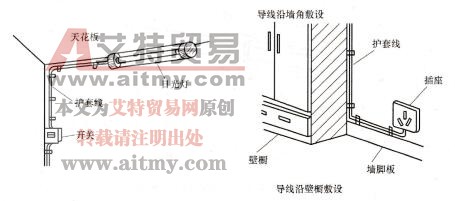

图3 53塑料线卡在线路中的安装



图3-54  塑料线卡在交叉线路中的应用



图3 55用塑料线卡固定多根导线的方法

    a)单线卡固定b）双线卡固定
