电渣焊焊接参数如何分类，如何选择主要焊接参数

    (1)焊接参数分类  可分为主要焊接参数和一般焊接参数两类。前者有焊接电流I、焊接电压U、渣池深度h和装配间隙c；后者有焊丝直径d（或熔嘴板厚、板宽）、电极数n（含焊丝、熔嘴或管极）；丝极电渣焊尚有焊丝伸出长度、焊丝摆速及其在水冷滑块侧停留时间和与水冷滑块的间距等。

   (2)主要焊接参数选择原则

   1)焊接电流I：焊接电流与送丝速度成正比（见图1-18）。鉴于焊接电流波动辐度较大，一般均以焊丝送进速度代替，并遵循如下规律：

    丝极电渣焊vf=[0.14δ（Co-4）v]/n

    熔嘴电渣焊vf=[0.11δ（Co-4）v]/n

    管极电渣焊vf=[0.13δ（Co-4）v]/n

式中vf-送丝速度(m/h)；

   v-焊接速度(H/h)；

    δ-板厚(mm)；

   Co-装配间隙(mm)；

   n-焊丝（熔嘴或管极）数量（根或个）。

   2)装配间隙Co：由板厚确定。表1-4和表1-5的经验数据可供参考。

    图1-18    焊接电流与送丝速度的关系

   3)焊接电压U：与接头形式、焊接速度及板厚相关，不论采用1底层焊丝或多底层焊丝，焊接电压都和每底层焊丝所焊厚度有关（熔嘴电渣焊则与熔嘴中心距有关），见表1-6。

   4)渣池深度h：与送丝速度相关，可参见表1-7。

    表1-4    纵缝电渣焊的焊件装配间隙    (单位：mm)

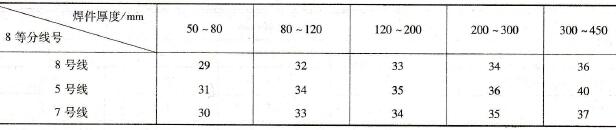

    表1-5    环缝电渣焊的焊件装配间隙    （单位：mm）

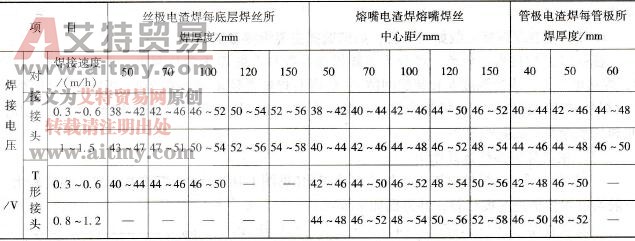

    表1-6    焊接电压与接头形式、焊接速度及板厚的关系

    表1-7    渣池深度与送丝速度的关系

    注：装配时将焊件外圆先划分为8等分线，以时钟12时位置定为2号线，按顺时针方向每转45°加1号。这样与时钟12时、3时、6时、9时分别对应线号为2、4、6、8，其余位置依次为3、5、7、1。
