Monel 400 Ni-Cu合金管道的TIG+SMAW焊工艺

    (1)工况  用于烷基苯洗涤剂设备的Monel400合金管道壁厚8mm，按ASME标准制造。要求焊缝100% RT检验合格，接头强度与母材相当，并能通过180°弯曲试验和晶间腐蚀试验。母材与焊丝、焊条熔敷金属化学成分见表10-19。

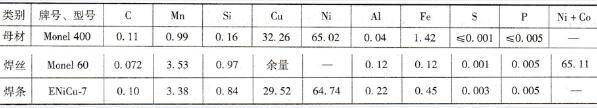

    表10-19    母材与焊丝、焊条熔敷金属化学成分（质量分数，%）

   (2)焊接工艺  开V形坡口，采用TIG+SMAW焊工艺，不预热，焊后也不热处理。

   1) TIG焊工艺：用于打底层和第2层焊接。Φ1.6mm Monel 60（ERNiCu-7）焊丝；直流正接，钨极直径Φ3 mm，端部磨尖；喷嘴直径Φ10mm。打底层焊接时焊枪应贴近坡口并稍作摆动，填丝时须快速并保持合适倾角，层温低于100℃。焊接前后均须严格清理。

   2) SMAW焊工艺：用于盖面层焊接。Φ3. 2mm Monel 90或E NiCu-7焊条；直流反接，短弧并作横向摆动，仰焊位焊接时应尽量减小熔池体积，平焊位收弧时须填满弧坑。

    焊接参数见表10-20。

    表10-20    板厚为8mm Monel400合金管道TIG +SMAW焊参数

   (3)结果评定  接头各项指标均符合设计要求，管道运行良好。
