无功补偿容量的确定

来源:艾特贸易2018-01-23

简介1.功率因数的计算方法 补偿容量的大小取决于电力负荷的大小和功率因数的高低。确定补偿容量的方法主要有两种,一种是计算法,另一种是查表法。 (1)计算法。电容补偿容量可由以


    1.功率因数的计算方法

    补偿容量的大小取决于电力负荷的大小和功率因数的高低。确定补偿容量的方法主要有两种,一种是计算法,另一种是查表法。

(1) 计算法。电容补偿容量可由以下公式计算:



    1某用户有功负荷为100kW,功率因数为COSφ=0.6,若想把功率因数提高到0.9,问需装多少千乏的电容器?

    解查三角函数表可得,当功率因数cosφ=0.6时,tanφ=1. 33;当功率因数COSφ=0.9时,tanφ=0.48。代入公式可得:

Q=P(tanφ1 -tanφ2)=100×(1. 33-0.48)kvar=85kvar

    (2)查表法。确定补偿容量的计算比较麻烦。所以,实际工作中常用查表结合简单计算的方法来得出所需补偿容量。每千瓦有功功率所需补偿无功功率见表6-7。

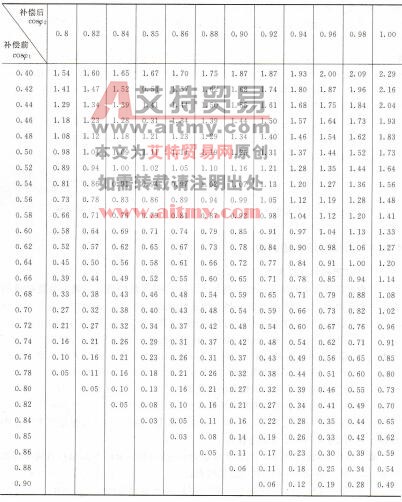

6-7每千瓦有功功率所需补偿无功功率(系数C)    (单位:kvar/kW)

 表6-7每千瓦有功功率所需补偿无功功率(系数C)

    2某用户有功负荷为100kW,功率因数为0.4,若想把功率因数提高到0.9,问需要装多少千乏的电容器?

    解查表得K =1. 807,代入公式可得

    Q = KP=1.807 X 100kvar=180. 7kvar

    该用户需要补偿180. 7kvar的电容器。

    2.单台电动机补偿容量的确定

    单台电动机补偿容量应以将电动机空载时的功率因数补偿到1或接近于1来确定。因为电动机空载时的功率因数为1,则满载时的功率因数必然滞后。如果把电动机满载时的功率因数补偿到1,则电动机空载或轻载时功率因数就会变成超前,也就说会出现过补偿的情况。这种过补偿的电动机,在切断电源后,由于电容器的放电,能使仍在旋转着的电动机成为感应发电机,而使电压超过额定电压好多倍,这对电动机和电容器都是有害的。另外,若在电动机仍转动时重新合闸,将会产生相当大的电流冲击和瞬时转矩,容易造成电动机的机轴损坏。所以对单台电动机的补偿容量,应根据电动机的运行工况确定。

    对于机械负荷惯性较小的电动机(如风机等),补偿容量≈0.9×电动机空载无功功率(即)。

电动机的空载电流可由下式求得:



对于像水泵、球磨机等机械负荷惯性较大的用电设备的电动机,电源断开后电动机转速迅速下降,随即补偿并联电容器容量稍大于电动机空载励磁功率时也不会产生自激过电压,为增加补偿效果以及有利于电动机起动,其补偿容量可选得较大些,一般可按下式选择:



为了方便电动机的个别补偿,也可以查表6-8进行容量的选择。

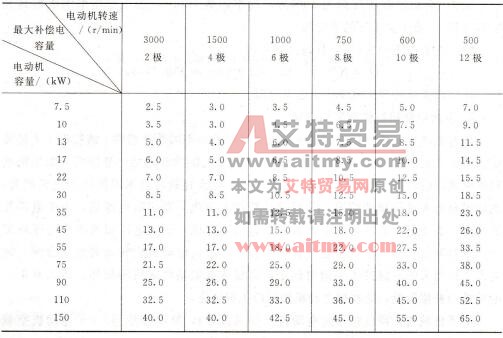

6-8  电动机补偿的最大补偿电容量    (单位:kvar)

 表6-8 电动机补偿的最大补偿电容量
