电子电路中电磁式继电器的用法

    在电子自动控制电路中，常常将线圈的一端接电源，另一端接自动控制电路，如图1-30所示。当线圈得电时，其常开触点闭合，灯泡点亮。KA为保护二极管，又称续流二极管，由于继电器线圈在断电的瞬间，线圈两端将产生较高的自感电压，这个电压如果加到控制电路中其他电子元器件上，很可能损坏其他电子元器件，加上续流二极管VD后，电磁线圈断电时产生的自感电动势就通过VD形成直流通路，从而保护了控制电路。在电子电路中，凡是有直流继电器的地方，都需要与其线圈端反向并联一个二极管。

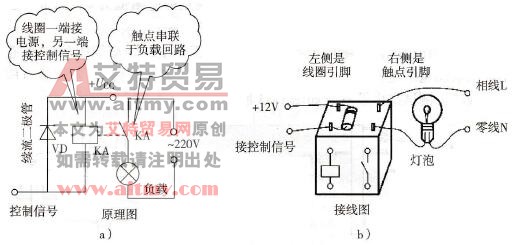

    图1-30    电子自动控制电路中电磁式继电器的用法

   a)原理图；b）接线示意图
