时间继电器断电延时触点的动作情况

来源:艾特贸易2018-03-26

简介时间继电器 KT 线圈得电时不延时(立即动作),而在 KT 线圈断电复位时延时的触点。也就是说,在时间继电器断电后,延时触点不会立即切换,而是经过一段时间才能切换。断电延时

    时间继电器KT线圈得电时不延时(立即动作),而在KT线圈断电复位时延时的触点。也就是说,在时间继电器断电后,延时触点不会立即切换,而是经过一段时间才能切换。断电延时触点可分为断电延时常开触点和断电延时常闭触点。

    断电延时常开触点是指时间继电器断电复位时具有时间延迟的常开触点。断电延时常闭触点是指时间继电器断电复位时具有时间延迟的常闭触点。如图1-36所示的电路中,KT-1是断电延时常开触点,KT-2就是断电延时常闭触点。其动作情况如下:

   1)按下按钮SBKT线圈得电,KT的常开触点闭合,EL1点亮,与此同时,KT的常闭触点断开,EL2熄灭。

   2)松开按钮SBKT线圈失电,但其触点不会立即切换,这时指示灯的状态不变,经过整定的延时时间后,其触点动作,常开触点恢复初始的断开位置,常闭触点恢复闭合,这时的EL1才熄灭,EL2才点亮。

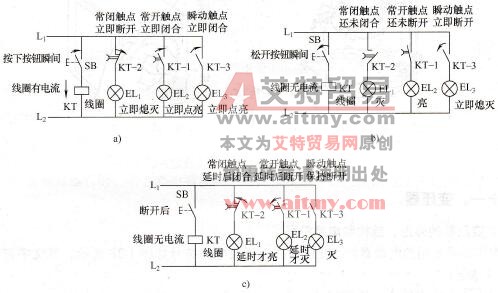

断电延时触点的动作情况

    1-36    断电延时触点的动作情况
