三端固定式输出稳压器简介

    常用的三端固定式输出稳压器有W78和W79系列，常用固定式三端稳压器的型号及主要参数见表1-10。

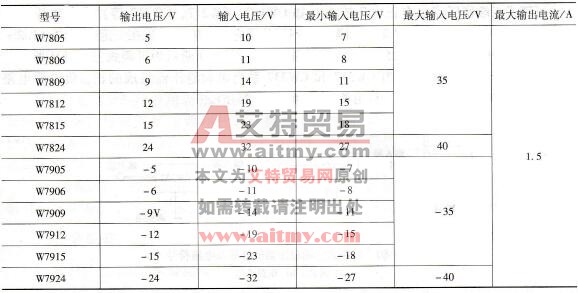

    表1-10    常用固定式三端稳压器的型号及主要参数

    两个系列的稳压器都有3个接线端，即输入端、公共端和输出端，但两个系列的稳压器的接法不同。W78系列是正电压输出，通常是在整流滤波电路之后接上三端稳压器，正输入电压接在①脚，接地端（负极）接②脚，正输出电压从③脚输出；而W79系列是负电压输出，负输入电压接在②脚，接地端接在①脚，负输出电压从③脚输出。图1-78所示为W78和W79系列稳压器的外形及电路符号，图1-79所示为W7812和W7912系列稳压器的接线图。

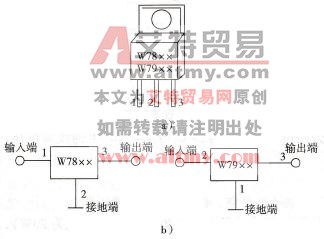

    图1-78    W78和W79系列稳压器的外形及电路符号

    图1-79    W7812和W7912系列稳压器的接线图

   a) W7812稳压器接法b）W7912稳压器接法

    图1-79中，C1为整流后的滤波电容器；C2为防止高频旁路电容器，以防高频干扰；C3是为缓冲负载突变，改善暂态响应；C4为输出电容器，以改善暂态响应，并有消振作用。
