1．电源相序的规定

(1)配电装置母线的排列

对于三相四线制的配电装置，面对前门来定，按L1（黄A）、L2（绿B）、L3（红C）、N（浅蓝）的顺序从左至右、从上而下、从远而近依次排列，如图2-84所示；对于三相三线制配电装置，无中性线，而相线的排列顺序不变。

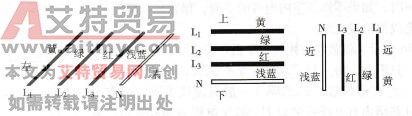

图2-84配电装置交流母线的排列方式及涂漆

(2)变压器引出母线（架空电路）的排列顺序

架空电路母线的排列，面对负载从左起，三相三线电路按照L1、L2、L3的顺序排列；低压三相四线制电路按照L1、N、L2、L3的顺序排列；单相三线电路按照相线、中性线、保护线的顺序排列，如图2-85所示。

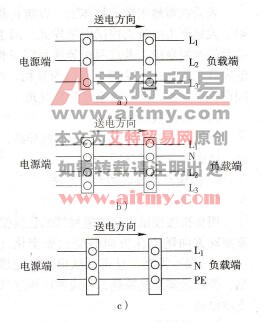

图2-85架空电路电源的排列

a)三相三线b）三相四线c）单相三线

2．电压不平衡故障的查找及处理方法

(1)电压不平衡的查找

1)对于三相三线的供电电路，将万用表置于~ 500V或~750V档，分别测量3个线电压Uab、Uac、Ubc，如果Ubc和Uac电压偏低，可以判定L3(C)相电压较低。

2)对于三相四线的供电电路，可以分别测量三相相电压Ua、Ub、Uc来判别，若Ub>Ua>Uc，则表明L3相电压最低。

(2)电压不平衡的原因及处理方法

1)三相负载不平衡，导致中性点位移。三相负载不平衡程度越严重，三相电压不平衡程度也越严重。一般可在用电高峰时，测量三相电流，然后调整部分负载的接线相，使三相负载平衡。

2)中性线断线，导致中性点位移，造成负载大的一相电压最低，负载小的一相电压最高。应采用适当截面和机械强度的中性线。

3)相线接地（漏电）。发生单相不完全接地故障时，接地相对地电压降低，非接地的两相对地电压均有不同程度的升高。可按照本章第五节的有关内容（照明电路漏电故障的查找）解决。

3．单相负载电流的估算

计算负载电流时应考虑功率因数，即：I= P/Ucosφ

对于单相电动机按8 A/kW估算，白炽灯或电热负载可按4.5A/kW估算，荧光灯按9 A/kW估算。对于一般居民，由于电热负载较多，如果知道负载的功率，将功率数（kW换算为W）除以200即为负载电流，即5 A/kW。同一回路上各用电器的电流等于其总功率除以200。

4．室内穿墙线位置的确定

装修房屋时，如果不知道室内电线的走向，很容易打破线管和打断电线，怎样才能快速准确地确定电线的位置呢？

如图2-86所示，将数字万用表置于低压交流档，将黑色绝缘测试线绕在一只手上，另一只手拿红表笔作探头，贴着墙壁从开关或分线盒（外有塑料盖）向四周（一般只需按上下、左右方向）移动，凡是墙内有电线管的地方，数字电压表即有显示，显示数字越大，离电源线越近，当表笔偏离电源线时，万用表数值将明显减小，据此可判断墙内电线的走向、位置。

图2-86用数字万用表判断

墙内暗线的走向

5．交流电同相或异相的判断

(1)试电笔法

人站在对地绝缘的物体上，以防止相线通过人体、试电笔内阻、大地产生电流而使试电笔发光。两手各握一只试电笔，测试待测的两根导线，若这两根导线是同一相，则电位相等，两试电笔氖管都不亮；若这两根导线为异相，两相（或相线与中性线）间存在电位差，两试电笔氖管都发光。

(2)万用表法

用万用表分别测量待测的两根导线，若这两根导线是同一相，则万用表无电压指示，否则，这两根导线不是同一相。

6．相线与中性线的判别方法

(1)试电笔法

用食指按住试电笔的笔尾端的金属帽，将试电笔的笔尖与相线接触时，两电极间的电子流流动方向随电压方向的变化而变化（变化很快，视觉感受不到），试电笔的氖泡全部（前、后端）发亮，且可从试电笔的亮度判断电压的高低。若试电笔发光暗红则为电压不足；若试电笔发光特亮，则说明电压过高；若试电笔不亮表示没电。测量中性线时试电笔不亮或微亮。

(2)万用表法

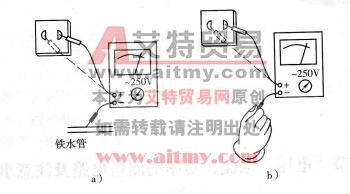

由于在三相四线制系统中，中性线通常是接地的，如果有良好的接地点，通过测量电源线对地电压来判别相线和中性线非常方便。先将万用表置于~ 250V档，然后用万用表的一只表笔接一个接地良好的接地端，如自来水管或潮湿地面等，再将万用表的另一只表笔接触电源（插座）线，电压指示高的为相线，电压指示较低或为零的为中性线，如图2-87a所示。

有时由于条件的限制，如接地线很远或接地不良，用万用表法判别相线和中性线显得不方便。这时可用一只手握住黑表笔的绝缘棒，将红表笔接触插座的两个插孔，比较两次测量的数值，数值大的一次红表笔所接触的为相线，数值小的一次红表笔所接触的为中性线，如图2-87b所示。
