蓄电池欠电压控制电路

    蓄电池放电时，其端电压会随着放电过程而下降。当蓄电池放电到终了电压（1. 8V/只）时，应当立即停止放电，否则将造成蓄电池极板硫化，使其容量显著下降，影响使用寿命，因此，对蓄电池进行欠电压控制十分必要。为此，可采用图18-21所示的蓄电池欠电压控制电路。当电池电压下降到欠电压值时，该电路并不干扰升压过程的进行。在串接蓄电池数量改变时，该控制电路可以灵活地调整欠电压控制点。由于该电路能区别升压、降压，并专门针对欠电压实施控制，所以能广泛用于各种欠电压控制电器装置。

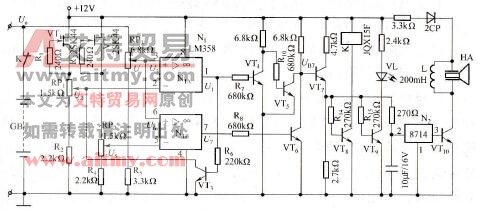

    图18-21    蓄电池欠电压控制电路

   VT1和R1、VT2和R3构成恒流源电路，在RP1、R2和RP2、R4上产生稳定的可调基准电压U2和U5。该基准电压是根据欠电压控制点的要求而调定的。N1中的两只运放N1A、N1B接成电压比较器，其同相端信号来自蓄电池（或其他被控电路）电压采样电路RP3，其反相端即为基准电压U2和U5。VT3为基准电压U2的基准变换电路，当VT3饱和时，U2=0.3V。设起始基准电压U2=U5=UR。在蓄电池初充电时，电压开始上升，蓄电池采样电压U3= U6<UR，这时，运放比较器输出电压U1、U7为低电平，VT3截止，VT4和VT6也截止，而VT5饱和导通，因此UB7为低电平；当蓄电池电压升高，其采样电压U3=U6> UR时，U1和U7跳变为高电平，VT3饱和导通，使基准电压U2=0. 3V，同时，VT4和VT6也饱和导通，使UB7维持低电平。升压一经超过欠电压，以后无论电池电压怎样升高，UB7始终维持在低电平。只有在蓄电池放电、电压开始下降并低于欠电压控制点时，U3=U6≤UR，这时，由于基准电压U2已变换为0.3V，所以U1为高电平，使VT4饱和导通，VT5截止；而U7变为低电平，则VT6截止；只有当VT5、VT6都截止时，UB7才输出高电平。

   VT7为射极输出器，当UB7为高电平时，VT7导通，驱动VT8导通，从而使继电器K得电吸合，其常闭触点断开，切断蓄电池充电电路，实现欠电压控制。

    要使电路能够重复工作，必须要求起始基准电压U2复位，即U2≠0.3V，而复位为U2=UR。要做到这一点，只要Uo=0V，即把蓄电池采样电路断开一下即可，而继电器K触点动作时，蓄电池被断开，也就自动起到复位作用了。

    该电路也能输出欠电压声光报警：当VT7导通时，即驱动VT9导通，使发光二极管VL发光；同时驱动音乐三极管8714，压电蜂鸣器HA便发出音乐报警声。
