接触器接触不良导致X62W型万能铣床主轴电动机无法启动故障检修技术

    X62W型万能铣床合上总电源开关，按下主轴电动机启动按钮后，电动机无法启动运转。

    故障原因：

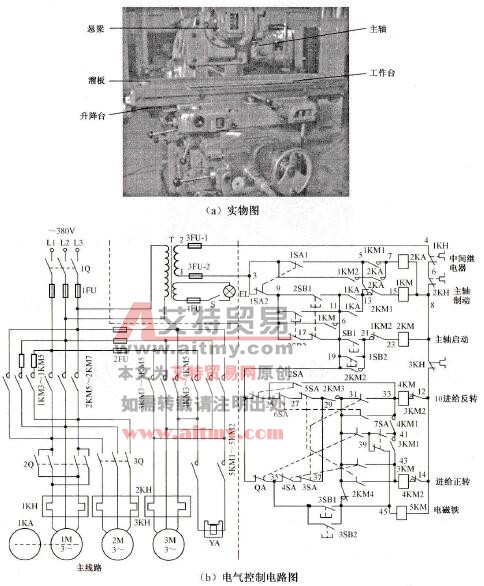

   X62W型万能铣床实物图及电气控制线路如图5-13所示，该线路主要由主线路、控制线路、照明与控制电源线路构成。

    主轴是由主轴电动机经弹性联轴器和变速机构的齿轮传动链来拖动的。

    铣削加工有顺铣和逆铣两种方式，要求主轴能正、反转，但又不能在加工过程中转换铣削方式，必须在加工前选好转向，故采用倒顺开关，即正、反转转换开关控制主轴电动机的转向。为使主轴迅速停车，对主轴电动机采用反接制动。

    图5-13    X62W型万能铣床实物图及电气控制电路图

    主轴转速要求调速范围广，采用变速孔盘机构选择转速。为使变速箱内齿轮易于啮合，减少齿轮端面的冲击，要求主轴电动机在主轴变速时稍微转动一下，称为变速冲动。这时也是利用限流电阻，以限制主轴电动机的启动电流和启动转矩，减小齿轮间的冲击。为此，主轴电动机有3种控制：正/反转启动、反接制动和变速冲动。

    主轴变速是用机械机构完成的，如图5-14所示。需要变速时，将变速手柄拨向左边，扇形齿轮带动齿条和拨叉使变速孔盘移出，与扇形齿轮同轴的凸轮触动变速冲动开关，接着转动变速数字盘至所需转速，再迅速将变速手柄推回原处。当手柄尚未达到终点位置时，应减慢推动速度，以便变速齿轮啮合将孔盘顺利推入。在推入孔盘时，变速冲动开关又被凸轮触动，在孔盘完全推入到位时，变速冲动开关复位。如果遇到孔盘推不进时，可重新扳回手柄，再推1～2次。

    图5-14    主轴变速操纵机构

    在图5-13中，1M为主轴电动机，2Q为正、反转开关。在启动主轴电动机之前，应先将开关2Q扳到主轴所需的旋转方向（左转或右转）位置，然后按下启动开关1SB1或1SB2，交流接触器2KM线圈得电吸合，2KM2动合触点闭合后自锁，3组动合土触点2KM5～2KM7闭合后，电动机1M就会得电工作，按2Q设定的方向进行运转。

    本例主轴电动机不能启动，导致该故障的原因主要有以下3个方面。

   (1)交流接触器2KM线圈开路或其触点不良。

   (2)交流接触器1KM的动断触点1KM2接触不良。

   (3) 2SB1、2SB2主轴停止，反接按钮开关动断触点接触不良。

    故障处理：

    测量图5-13 (b)中23点与19点之间的电压约为125 V，基本正常。但测19点与21点之间的电压为0V。

    断电，检查1KM2动断触点两端之间的电阻为∞，更换新的1KM以后，故障排除。
