热继电器故障导致Z3040型摇臂钻床主轴电动机不能启动故障检修技术

    Z3040型摇臂钻床合上电源开关后，电源指示灯HL1或HL2及照明灯均可受控点亮，但按下主轴电动机M1启动开关以后，主轴电动机M1不能启动。

    故障原因：

    照明灯EL可受控点亮，说明控制变压器已有电源输出并加到控制电路和照明电路上。产生按主轴电动机M1启动开关主轴电动机不能启动故障的原因，通常出在主轴电动机控制电路上，应重点先对该电路进行检查。

   Z3040型摇臂钻床主轴电动机控制电路如图5-24所示，主要由热保护继电器FR1、停止按钮SB1、启动按钮SB2、交流接触器KM1及主轴电动机M1等组成。

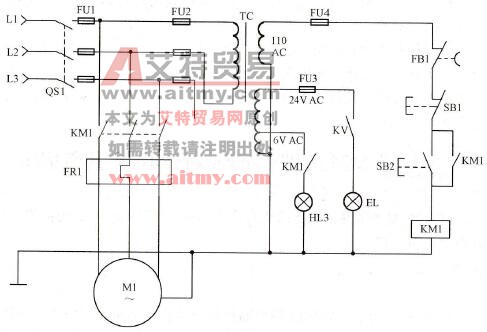

    图5-24    Z3040型摇臂钻床主轴电动机控制电路

    当按下启动按钮SB2以后，交流接触器KM1线圈得电吸合，其KM1（并联在SB2两端）动合触点闭合后自锁，使SB2松开后KM1线圈仍维持通电吸合状态，KM1的3组动合主触闭合后，为主轴电动机M1供电，使其得电运转。同时，KM1还有一组动合触点闭合后，接通了HL3指示灯的供电，使其得电点亮，以示主轴电动机进入工作状态。

    通过以上分析，导致电动机不运转的原因有两个：一是主轴电动机本身损坏；二是交流接触器KM1未工作或工作异常。

    故障处理：

    先用一导线短路启动按钮SB2两端，主轴电动机不运转，说明启动按钮未损坏。再用一导线连接在FU4输出线与KM1线圈上端，此时主轴电动机M1可运转。由此可见，问题出在被导线并联的这部分线路中。

    经对FR1、SB1进行检查，发现热继电器触点接触不良。更换新件后，故障排除。

    维修经验表明，主轴电动机M1不运转，通常应检查KM1是否吸合。若KM1不吸合，则依次检查热继电器FR1是否动作，其动断触头接触是否良好；按钮SB1和SB2的接线头是否脱落；KM1的线圈是否断路。
