绕组断线造成转速下降故障检修

    一台Y系列三相交流异步电动机，45kW、84A、380V、△形连接，采用△-Y减压启动控制，曾经运行过一段时间，正常。这次启动仍正常，但运转约10min，电动机明显发热，转速降低，声音异常。

    故障原因：

    从故障现象来看，似乎是绕组的一相断线。如前所述，△形连接电动机绕组一相断线，变成Y形连接运行，功率下降，也会出现这种现象。但如果是绕组的一相断线，那么Y形连接启动，不产生旋转磁场，电动机将不能启动。停机后，对3个绕组进行具体测量，证明绕组完好。

    为了准确地找出故障原因，对电动机进行了全面检查，直流电阻、绝缘电阻、电源电压均在正常范围内。带负载运行（注意：已是故障运行，运行时间应严格控制在最短时间内），用钳形电流表测得三相电流分别为

   IU=65A，IV=110A，IW=64A

    三相电流极不平衡。进一步分析，这三相电流有一定规律，即IU≈IW，小于额定电流；IV≈√3IU=√3×65=112 (A)，大于额定电流。

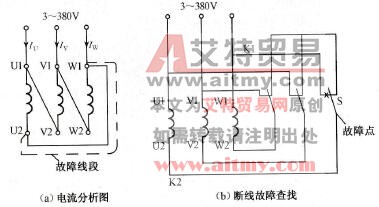

    这一结果正好是三相绕组△形连接电动机一相断线的情况。如图3-3所示（图中开关S为△形连接运行状态），U1-U2绕组不工作，就会出现上述这种情况，并且可以判断，故障不在电源外电路，而在U2-W1这段电路内。又由于Y形连接启动良好，因此U1-U2绕组不会断线，故障肯定出在U2-W1这段连线之间。

    故障处理：

    断开外电源，用万用表电阻挡测量K1～K2各段电阻，如图3-3 (b)所示，发现故障是转换开关S的一相触头未接好。

    至此，这一断线故障找到了，故障现象十分明显：电动机Y形连接正常启动以后，转入△形运行，由于一相触头未接触好，造成U相断相的不对称△形运行，U1-U2绕组不工作，V1-V2和W1-W2流过的电流（65A左右），比正常时绕组的额定电流大得多，U相线电流则为另两相电流的相量和（√3倍），达到110A，比额定电流大，因而电动机转速降低，并且明显发热。

    图3-3    电动机断线故障分析

    从本例故障，可以得到以下两点启示。

   (1)认真做好电动机的运行监测工作及日常维护和例行保养工作。若发现异常，应对电动机进行故障诊断，有问题及时处理。

   (2)运用万用表法、兆欧表法，或者其他方法定期测量电动机绕组的电阻值，及时了解绕组是否正常。

    寻找断线点，首先测量每相的直流电阻，判断出断线相，然后进行下一步测量工作。其方法是：将并联绕组的一端分开，用万用表一根表笔接于绕组一端，另一根表笔接钢针，依次插入绕组线芯，电阻值从一定值到“∞”的交界点，就是断线点。断线点如果明显可见，焊好后可继续运转；如果断在槽内，急用时可用跳线法，将一部分线圈废弃。
