变频式家电用超小型DIP-IPM的结构

    近年来，家电的变频化发展非常快，变频空调、变频洗衣机等新产品不断推出。变频家电对电力电子器件的要求主要是高效率、小型化、低价、可靠性等。PS21系列DIP -IPM  (Dual In - linePackage - IPM)就是在此背景下推出市场并占有主导地位。目前已在小容量的冰箱、洗衣机等变频调速中被大量应用。DIP - IPM由于采用高密度蚀刻与整体封装技术和绝缘技术，使体积比一般IPM缩小40%，模块的长度小于4cm，此外，低热阻的外壳绝缘结构节省了原来内藏的热传感元件。图3-28为小型DIP - IPM内部结构框图。

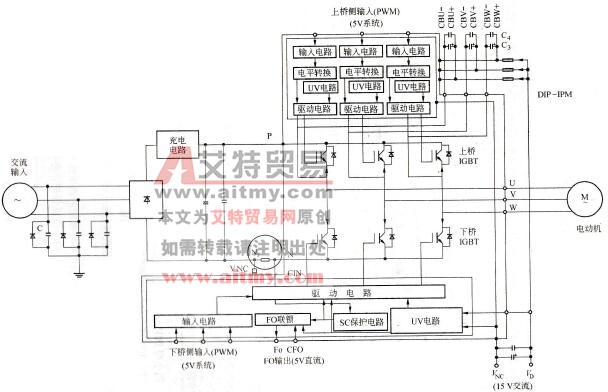

    图3-28    小型DIP-IPM内部结构框图
