负载换相同步电动机的换相技术方法

    由于晶闸管逆变器的负载是一台自己能发出反电势的同步电动机，晶闸管可直接利用该反电势来换相，因此这种方法通常称为反电势换相法。

    设在换相前晶闸管VS1、VS2导通，如图2-17(a)所示，电流由电源正极经晶闸管VS1→A相绕组→C相绕组→晶闸管VS2→电源负极。现在要求进行从A→B的换相，则应能触发晶闸管VS3，而关断晶闸管VS1。由图2-17(b)中电动机反电势波形可知，一般正常换相应在K点触发VS3进行换相。此相位点定义为γ0=0，但当VS3导通瞬间，VS1两端电压为零，且随着VS3的继续导通，VS1将不承受反压而继续导通，造成换相失败。因此，换相时刻应比交点K适当提前一个换相超前角γ0，例如，在图2-17(b)中的S点换相(γ0=60°)，当在S点触发VS3时，电势eA>eB，加在晶闸管VS1上的反压uAB=eA-eB>0，则在VS1、VS3和A、B两绕组之间出现了环流isL，其方向如图2-17(a)所示。从而强迫VS1关断，负载电流就全部转移到晶闸管VS3。至此，A、B两相之间的换相全部结束，VS2、VS3两管正常导通运行。

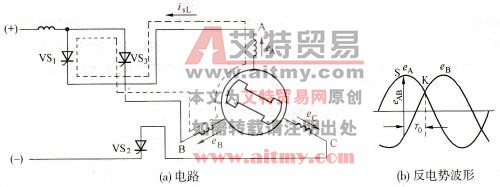

    图2-17    负载（反电势）换相原理图
