空调冷媒水系统的压差旁通控制

    空调系统的压差旁通阀，是用在冷水机组冷媒水系统的集水器与分水器之间主管道上的。如图1所示为冷水机组冷媒水系统的压差旁通阀安装位置示意图，其原理是通过压差控制器感测集水器与分水器两端水的压力，然后根据测试到的压力计算出差值，再由压差控制器，根据计算出的差值与预先设定值进行比较决定输出方式，以控制阀门开度，从而来调节冷媒水的水量，以达到平衡冷水机组冷媒水系统的水压力的目的。

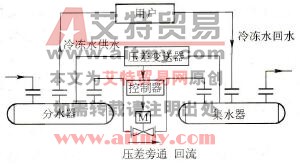

    图1    冷水机组冷媒水系统的压差旁通阀安装位置示意图

    冷媒水系统压差旁通控制原理图如图2所示。在冷媒水系统处于设计工况下，当所有设备都满负荷运行时，压差旁通阀开度为零（无旁通水流量），这时压差控制器两端接口处的压力差P0即是控制器的设定压差值。当末端负荷变小后，末端的两通阀开度减小，供回水压差P0将会提高而超过设定值，在压差控制器的作用下，旁通阀将自动打开，由于旁通阀与用户侧水系统并联，它的开度加大将使供回水压差减小直至达到P0时才停止，部分水从旁通阀流过而直接进入回水管，与用户侧回水混合后进入水泵和冷水机组，这样通过冷水机组的水量是不变化的，避免了因冷冻水流量减小导致的危险。

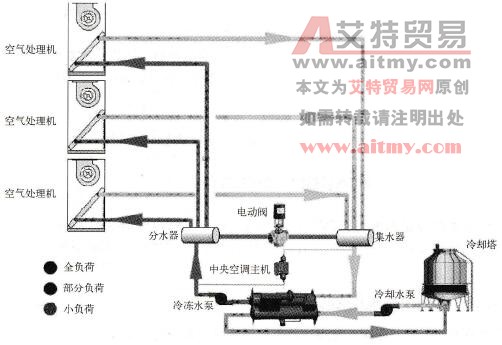

    图2    冷媒水系统压差旁通控制原理图

    一般情况下，为了能使冷媒水循环水泵在一个稳定的状态运行，这就要求使用旁通阀，使其负荷在发生变化时，冷媒水循环水泵都能在稳定的流量下运行，而不会导致电动机的工作电流不断变化，防止电动机的使用寿命缩短或烧毁。
