采用电流表检测场效应晶体管的跨导

    1．测量原理

    场效应晶体管跨导的定义是gm=△ID/△UGS，只要令△UGS=1 V，则跨导gm就等于漏极电流的增量△ID。故下面的测量就是根据这一原理实现的。

    2．测量电路

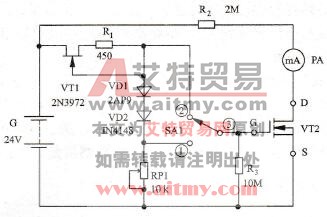

    采用电流表测量场效应晶体管跨导的电路如图6-14所示，图中的VT2即为被检测的场效应晶体管。RP1可以对VT2的栅极电压进行调整。VD1为锗二极管，VD2为硅二极管，两者在电路中的压降之和应尽可能等于1V。R3用于保护被检测的场效应晶体管，由于该电阻器的电阻值很大，故对检测电路的影响可忽略不计。

    图6-14    采用电流表测量场效应晶体管跨导的电路

   VT1与R3共同构成的恒流电源电路，用于保证流过VD1与VD2中的电流稳定，使两只二极管上的压降之和始终不变。该恒流源的电流为2.1 mA，当恒流源两端的电压在3～23 V之间变化时，其电流在2.062～2.107 mA之间变化，变化量未超过0.045 mA，故在调节RP1的过程中完全可以保证VD1与VD2两管压降之和为1V。PA为电流表，也可使用万用表的毫安挡代替。SA1为单刀双刀开关。GB为直流工作电源，可使用交流变直流稳压后的24 V稳压电源。

    3．测量方法

   (1)由于是测量场效应晶体管的静态工作点附近的跨导，故在检测之前，先估算一下被测场效应晶体管VT2的静态漏极电流ID的大小。

   (2)把被检测的场效应晶体管VT2接入测试电路中，根据估计的ID的大小将万用表拨到相应的电流挡量程上，SA1开关拨到①位置。

   (3)接上24 V工作电压，调整RP1可调电阻值，使VT2栅、源极的电压UGS从0 V开始慢慢上升，当万用表指示的漏极电流等于ID时，停止调整RP1。记下该ID数值。

   (4)再将SA1开关拨到②位，此时UGS增加了1V，即△UGS =1 V，万用表的指示值将会增大，记下该I′D数值。由此即可得到漏极电流变化量为：

    △ID=I′D -ID

    由于△UGS=1 V时，跨导gm就等于漏极电流的增量△ID。由此就可得到场效应晶体管在静态工作点附近的跨导gm。
