采用交流电压表测量交流电压的技术方法判断变压器的同名端

    1．连接电路

    按图6-8所示连接方式，将变压器的一、二次绕组各取一个接线端连接在一起，例如将图6-8所示电路中的2与4端连接在一起，然后在一个绕组上（如图中的N1绕组）加上一个较低的交流电压u12。

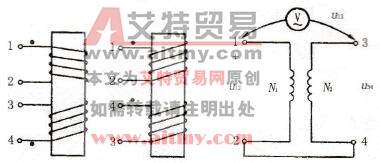

    图6-8    用交流电压表测量交流电压的方法判断变压器的同名端示意图

    2．测量方法

    用交流电压表分别测量u12、u13及u34两端上的电压。如果测量结果为

   u13=u12-u34

    则说明N1、N2绕组为反极性串联，因此1和3脚即为同名端。如果测量结果为

   u13=u12+u34

    则说明1与4脚为同名端。
