采用电流表检测气敏电阻器好坏的技术方法

    判断气敏电阻器的好坏，可按图6-11所示的电路图连接好气敏电阻器检测电路来进行检测。

    1．检测电路说明

    在图6-11所示电路中，气敏电阻器RG与相关电阻器构成了一个电桥电路，电桥的一个臂为敏感层电阻器，相邻臂由电桥平衡零点调节电位器RP3与电阻器R2组成，另外两个臂分别为电阻器R1与R3。电桥检测部分由微安表PA和灵敏度调整电位器RP2组成。RP1为加热器电压调节电位器，加热电压为4.5~6 V，通常应根据对所测气敏电阻器的实际要求选择加热电压。

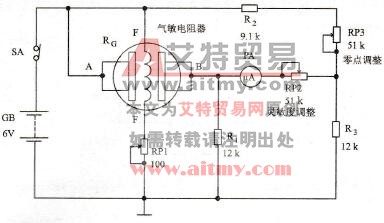

    图6-11    气敏电阻器检测电路示意图

    2．检测方法

    当电桥调整平衡后，对气敏电阻器施加相应的气体，PA表的指示如有变化，则说明所测气敏电阻器是好的，否则说明其不良或损坏。
