八段数码管的驱动

    八段数码发光管是由8个发光二极管组成的，在空间排列成“8”字型且带个小数点，只要将电压加在阳极和阴极之间相应的笔画段就会发光。它有两种：一种是8个发光二极管的阴极并接在一起，8个阳极分开，接控制端，称之为共阴八段数码管或共阴LED显示器；另一种是8个发光二极管的阳极都连在一起，称之为共阳八段数码管或共阳LED显示器。通常用LED数码显示器来显示各种数字或符号。

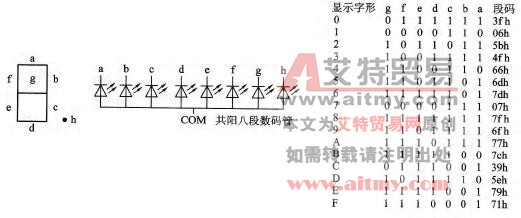

    八段LED显示器由8个发光二极管串限流电阻组成。其中7个长条形的发光管排列成“日”字形，另一个点形的发光管在显示器的右下角作为显示小数点用，它能显示各种数字及部分英文字母，如图6-1所示。

    图6-1    八段数码管结构与驱动

    共阴和共阳结构的LED显示器各笔画段名和安排位置是相同的。当二极管导通时，相应的笔画段发亮，由发亮的笔画段组合而显示各种字符。8个笔画段hgfedcba对应于一个字节(8位)的D7D6D5D4D3D2D1D0，于是用8位二进制码就可以表示显示字符的字形代码。例如，对于共阴LED显示器，当公共阴极接地（为零电平），而阳极hgfedcba各段为01110011时，显示器显示“P”字符，即对于共阴LED显示器，“P”字符的字形码是73H。如果是共阳LED显示器，公共阳极接高电平，显示“P”字符的字形代码应为10001100(8CH)。两者互为反码。这里必须注意的是，很多产品为方便接线，常不按规则的方法去对应字段与位的关系，这时字形码就必须根据接线来自行设计了。

    实际设计中，为了节省I/O点数，经常采用动态显示。
