摩托罗拉系列手机电源电路的工作过程
来源:艾特贸易2018-06-12
简介如图 3-16 所示,电池 3.6V 电压经过电源电子开关( PMOS 管做的,与图 3-14 所示的 V700 相同)导通后送到电源模块 U900 ,此时开机线引脚 PWR-ON 有 2.75V 电压。当按下开机键时,开机线引脚
如图3-16所示,电池3.6V电压经过电源电子开关(PMOS管做的,与图3-14所示的V700相同)导通后送到电源模块U900,此时开机线引脚PWR-ON有2.75V电压。当按下开机键时,开机线引脚由限流电阻器、内联座(因为按键做在键盘板上,所以它与主板之间是通过内联座连接的)和开关机按键ON/OFF对地构成回路,这样开机线引脚就变为低电平,此低电平触发了电源模块U900,从而启动了电源模块。此时,升压电感器配合电源模块内部元器件构成振荡器,在升压电感器另一端(即二极管正极)可以测量到5.6V升压脉冲波形,经过二极管整流电容器滤波以后,得到5.6V直流电压送到电源模块本身,作为内部五路稳压器的稳压供电。因此,电源模块经稳压后就送出了各路电压到各电路。其中,送到相关逻辑电路供电的有L275 (2.75V)、L500(5.0V),送到相关射频电路供电的有R475(4.75V)、R275(2.75V)和参考电压VREF(2.75V)。

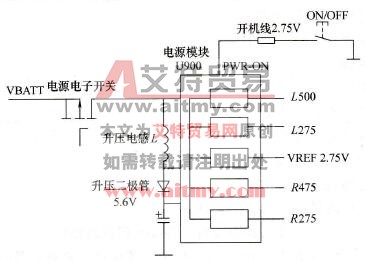

图3-16 MOTOROLA系列手机电源结构
