诺基亚系列8850/8210型手机的开机过程

    逻辑控制电路运行的基本条件是工作电压、工作时钟、复位信号。工作电压是由电源处理模块提供的逻辑电压VBB、VCORE，输送到逻辑控制电路的各模块。工作时钟则是由G502产生的26MHz参考频率经过中频模块内部分频电路二分频得13MHz正弦波信号，此信号输出后经13MHz放大管进行放大送到中央处理器D200及数字音频处理N250等模块。

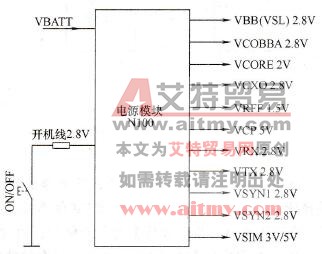

   (1) N100供电流程  在给手机加电后，电源模块N100的开机触发端E4为高电平，按下开机键时，会把此电压拉低，此触发信号令电源模块N100送出VBB(2.8V)及VCORE(2.0V)等逻辑电压，送到手机的单片机系统（中央处理器D200和存储器）。同时，N100送出VXO 2.8V的供电到26MHz晶体G830及双工模块N505。诺基亚系列8850/8210型手机的开机供电流程图如图6-1所示。

    图6-1    诺基亚系列8850/8210型手机电源模块N100供电流程图

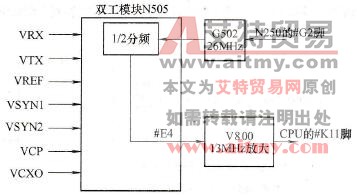

   (2) 13MHz主时钟流程  电源模块N100送出2.8V的VXO供电到26MHz晶体G830及双工模块N505，令26MHz主时钟VCO起振，产生26MHz的基准时钟信号。此信号在双工模块N505内经过二分频后，产生13MHz的基准时钟，此时钟经过V800三极管放大后，作为系统时钟送到中央处理器D200。诺基亚系列8850/8210型手机的13MHz主时钟流程图如图6-2所示。

    图6-2    诺基亚系列8850/8210型手机13MHz主时钟流程图

   (3)复位流程  复位常用RE-SET(RST)或PURX标注，TI芯片用MRESPWRON标注。复位电压一般来于供电电路，事实上，手机在启动时，各单元均需要进行复位，如果复位未通过，CPU一般不会驱动程序工作。

    电源模块N100的A5脚送出复位电压PURX2.8V到CPU的B13脚。N8850/8210型手机的复位流程图如图6-3所示。

   (4)开机识别流程  当逻辑供电、系统时钟、复位信号均被送到中央处理器D200后，中央处理器D200从其E3脚送出2.8V的开机请求检测信号。由于此时按下开机键还未松开，此电压马上经过开关机识别二极管V360、开关机按键对地构成回路，从而下拉为低电平，当时间超过64ms时，CPU会判断其为开机请求。诺基亚系列8850/8210型手机的开机识别流程图如图6-4所示。

   (5)调软件程序  CPU从程序存储器D210内调出软件开机程序。CPU是一个功能强大的单片机，它包含MAD系统微处理器、DSP数字信号处理器、ASIC专用集成电路、RAM (16K)和 ROM (80K) 。

    图6-3    诺基亚系列8850/8210型手机复位流程图

    图6-4    诺基亚系列8850/8210型手机开机识别流程图

   CPU内部的总线控制器，产生外部存储器的片选信号ROMSELX和RAMSELX，分别来选择读取（或写入）FLASH和SRAM的数据。其他控制线完成读/写操作。地址总线(A0~ A19)用来寻找指令或数据的存放单元，通过数据总线(D0~ D15)来传送数据。

   CPU的程序储存在外部FLASH程序存储器中，它的存储器空间为32Mbit ROM，数据存储器的存储空间为4Mbit SRAM，FLASH和SRAM集成在同一块芯片中。

    诺基亚系列8850/8210型手机调软件程序的功能图如图6-5所示。

   (6)看门狗维持信号  CPU调用开机程序，并送出一路开机维持电压给供电电路，使供电保持一种输出状态。开机维持电压一般用WATCHDOG（看门狗，缩写为WDOG）、VA-LON、PWRBB（MT芯片标注）、CBUSENXJ4078（UPP芯片标注，CBUSENX是总线选择使能信号，J4078是一个内部编号）。诺基亚系列8850/8210型手机开机维持功能图如图6-6所示。

    图6-5    诺基亚系列8850/8210型手机调软件程序功能图

    图6-6    诺基亚系列8850/8210型手机开机维持功能图

    当运行通过以后，CPU送出开机维持信号CBUSENX到电源模块N100，令其维持送出各路电压，以达到维持开机的目的。

    由上述开机过程可总结开机的条件为：电源模块是否正常工作；是否有13MHz主时钟和复位电压送到中央处理器D200；开机软件是否正常；中央处理器D200的E3脚能否在按下开机键时变为低电平。因此，在检修相应故障时，可通过检查是否符合上述条件的方法来找出故障点，进行修复。
