诺基亚系列8850/8210型手机的发射功率放大电路

    发射信号经过发射双工T750耦合后，送到发射预放管V801。V801是双发射极的三极管，其供电由双工模块N505的A6脚TX-BUF提供2.8V电压。发射信号经过V801放大后，从其集电极输出，送到R723进行阻抗匹配后，由第8脚送入发射功率放大器N702。N702的第3、6脚由电池直接供电，第1、2脚分别是TXVDCS、TXVGSM控制信号，这两个信号由双工模块N505的D3、D4脚提供，用于控制功率放大器N702的工作状态。当TXVGSM信号送来时，N702就工作在900MHz频段，对890~915 MHz的发射信号进行放大；当送来TXVDCS信号时，N702则工作在1800MHz的频段，对1710~1785MHz的发射信号进行放大。放大后的发射信号经过定向耦合器L553送到天线开关Z670。TXVDCS及TXVGSM信号除了控制功率放大器N702外，还控制天线开关Z670的工作状态，当手机工作在900MHz频段时，TXVGSM信号起作用，否则TXVDCS控制信号起作用。发射信号由天线开关Z670控制，经天线发射出去。

    发射时，功率放大器N702的增益是受到控制的。基站会根据手机离基站的距离及当时手机发射功率的大小，送出相应的基准功率，以防止手机的发射功率过大而影响到其他手机，或由于手机的发射功率太小而造成手机与基站不能建立通信。由基站送来的基准功率送到手机后，最后由中央处理器D200解析出来，D200把数字形式的基准功率送到多音频处理模块N250，进行D/A转换后产生模拟的基准功率。此信号再送到双工模块N505内的功率控制器。同时，发射信号在定向耦合器L553进行发射功率取样，此信号经V730功率检测二极管转换为电压后，也送到双工模块N505内，与基准功率进行比较，然后从其A5脚送出功率控制信号。该信号送到功率放大器N702的第7脚VAPC，以控制其增益来符合基站的要求。

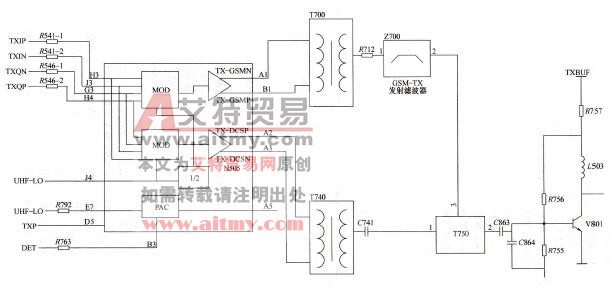

图6-12    诺基亚系列8850/8210型手机射频发射调制电路图
