手机数码照相电路功能分析

    如图5-12所示为三星系列P108手机的数码照相功能图。其功能与数码照相的通用功能是相同的。但由于采用的集成电路不一样，因此它也存在一定的特殊性。下面对其照相电路结构作功能分析。

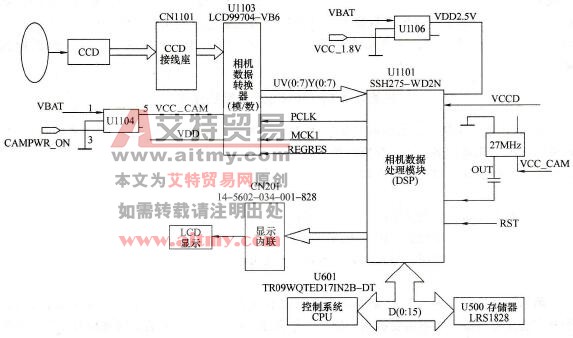

    图5-12    三星系列P108手机的数码照相功能图

    数码照相三个基本的处理过程是：光电转换、模/数( A/D)转换、相机数据数字信号处理。要能够正常地处理图像信号，必须同时具备供电、时钟、复位三个基本条件。

    1．照相电路的供电过程

    开机后，电源模块产生1.8V驱动电压，触发照相电路供电稳压块U1106，U1106将送来的电池电压3. 6V进行稳压，输出VDD2. 5V，分别作为摄像头、相机数据转换器U1103、相机数据处理模块U1101的供电。电源模块同时也送出VCCD3V给U1101。光线通过摄像头，并被转换成电荷。当快门被按下时，U1101产生CAMPWR_ON 1.8V电压触发另一只照相电路供电稳压块U1104的3脚，这样，U1106将送来的电池电压3.6V进行稳压，输出VCC_CAM 3V电压给U1103和相机工作时钟供电。从图5-12中可以看出U1101和U1103都有两种电源，缺少其中任何一种均不能正常工作。

    2．照相电路工作时钟流程

    当按下快门时，照相电路供电正常后，U1102产生27MHz主时钟送给U1101，U1101又送出时钟信号MCK1、PCLK给U1103。

    3．照相电路复位信号流程

    供电正常后，电源模块产生RST3V复位电压送给U1101，又从U1101输出复位电压REGRES 3V到 U1103。

    4．照相逻辑电路信号处理过程

    在符合照相逻辑处理电路的工作条件后，才能正常处理图像信息，处理过程是：CCD或CMOS将各个元件的信息经CCD接线座CN1101传送到相机数据转换模块，在其内部将模拟的图像信息转换为数字的视频信号和色度信号，经总线UV (0：7)和Y(0：7)共16条信号线传送到U1101相机数据处理模块进行数字信号处理，并以一定格式压缩，然后通过总线D (0:15)存储到缓存U500内，此时一张数码相片就产生了。最后，根据不同的需要在CPU的控制作用下，将图像数据以数字信号的方式通过总线CAM_D  (0：15)由显示内联座输出到LCD显示屏、计算机或外置存储器。外置SD卡的容量更大，存储的图像更多。
