诺基亚系列8850/8210型手机的发射逻辑处理过程

    诺基亚系列8850/8210型手机发射逻辑处理电路如图6-11所示。发射时，语音信号经话筒的声/电转换后，获取到微弱的语音电信号，然后送到数字音频处理IC N250内经送话音频放大器放大后得到适合于通信的语音信号。话筒的供电由V250导通后提供2.8V电压。经放大后的语音电信号在N250内进行PCM A/D转换，把模拟的语音信号变成64kbit/s的数字语音信号。此数字语音信号送到中央处理器内进行语音压缩编码( RPE-LTP)，把64kbit/s的数字语音信号压缩成13 kbit/s的数据流，再进行信道编码（就是在CPU内部加上9. 8kbit/s的纠错码元），以防止在传输过程中受到干扰而令语音失真，最后进行交织、加密，形成270. 833kbit/s的数据流。将数据流送到数字音频处理IC N250内进行GMSK数字调制，输出TXIP、TXIN、TXQP、TXQN四路发射基带信号，最后送到射频发射部分（射频双工模块N505）进行发射调制。

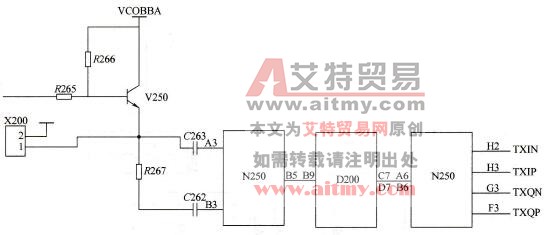

    图6-11    诺基亚系列8850/8210型手机发射逻辑处理电路图
