手机数码照相的工作过程

    手机电路中采用的新技术有数码照相、和弦处理技术等。手机中经常出现不能照相的故障，原因多为菜单设置不当、内联座接口不良，或者是摄像头、照相处理模块、照相电路供电出现故障。在此重点讲述手机中数码照相电路的工作过程。

    光线通过镜头照射到CCD或CMOS图像传感器上，并被转换成电荷，当按下快门时，CCD或CMOS将各个元件的信息传送到A/D转换器上，模拟信号经过A/D转换后变成数字信号，数字信号经过DSP（数字信号处理）以一定格式压缩后存入缓存内，此时一张数码相片就产生了。然后，图像数据根据不同的需要以数字信号和视频信号的方式输出到显示器、计算机或外置存储器。数码照相的两个关键处理是光电转换与数字信号处理。手机数码照相通用功能图如图5-11所示。数码照相的工作过程表述如下：

   (1)光图像捕捉与光电转换  与传统相机一样，光由棱镜进入，用快门来激活包含光敏栅格的电荷耦合器件(CCD)传感器。

   (2)信号传输  当光线经镜头在CCD上汇聚成像时，每个光电二极管会因感受到的光强的不同而耦合出不同数量的电荷。通过译码器电路可读取每一个光电二极管上耦合出的电荷所形成的电流信号，然后由CCD传输到模拟信号处理器中。

   (3)信号放大和滤波  模拟信号处理器对信号进行放大和滤波。

   (4)模数转换  将模拟信号转换成数字信号。

   (5)单色数字影像的彩色化  由于CCD图像传感器原本是一种只能感受黑白颜色的传感器，所以在这个阶段数字影像是单色的，只有灰度发生变化。为了能够增加颜色信息，通常用矩阵式CCD来处理色彩。

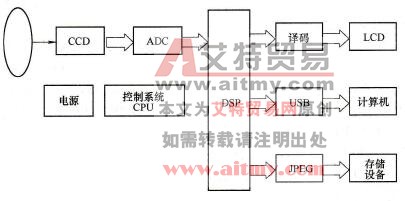

    图5-11    手机数码照相通用功能图

   (6)数字影像的形成  在影像彩色化完成之后，DSP进行其他必要的处理，形成最终的影像。

   (7)影像的压缩、存储与输出  对影像文件压缩后进行存储或输出。
