诺基亚系列8850/8210型手机的频率合成电路
来源:艾特贸易2018-06-26
简介诺基亚系列 8850/8210 型手机锁相环频率合成器 (VCOPLL) 如图 6-10 所示。诺基亚 8850/8210 型手机没有接收中频,也没有发射中频,而且其 900MHz 和 1800MHz 的接收、发射本振信号均由同一个本振

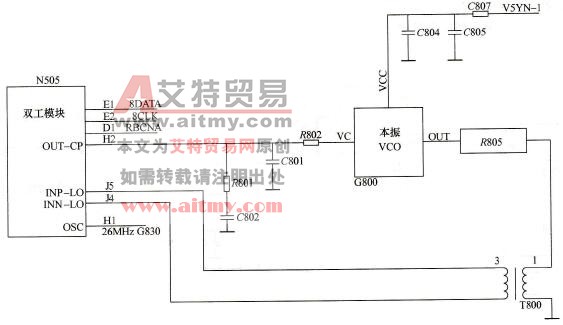

诺基亚系列8850/8210型手机锁相环频率合成器(VCOPLL)如图6-10所示。诺基亚8850/8210型手机没有接收中频,也没有发射中频,而且其900MHz和1800MHz的接收、发射本振信号均由同一个本振VCO产生,因此它只有一个本振电路。频率合成电路主要由中央处理器D200、26MHz主时钟晶体G830、双工模块N505、本振VCO G800及外围元件所组成。本振VCO G800的供电是由稳压器N600的第四脚提供4.7V电压,当供电送到G800时,它就会振荡,从而产生本振信号。当手机工作在900MHz频段时,接收时产生1870~1920MHz的本振信号,发射时产生1780~1830MHz的本振信号。当手机工作在1800MHz频段时,接收时产生1805~1880MHz的本振信号,发射时产生1710~1785MHz的本振信号。产生的信号经过R805进行阻抗匹配后,送到双工模块N505,在其内部进行放大,然后分成三路。当手机处于接收状态,而且工作在900MHz频段时,第一路本振信号为1870~ 1920MHz,此信号经过二分频后产生935~960MHz的信号,用于与从基站送来的935~960MHz信号进行混频,产生RXI、RXQ信号;当手机工作在1800MHz频段时,则本振信号为1805~1880MHz,用于与从基站送来的1805~1880MHz信号进行混频,产生RXI、RXQ信号。第二路本振信号用于发射时调制TXI、TXQ信号,最终产生890~915 MHz或1710~1785MHz的发射信号。第三路本振信号则送到N505内,在从中央处理器D200送来的SDA-TA、SCLK、SENA信号的控制下进行分频,然后再送到鉴相器(PHD)。同时,由26MHz晶体G830产生的26MHz时钟信号,在双工模块内进行分频,然后也送到鉴相器,比较后从N505的H2脚输出误差电压,此电压经过由分立元件组成的低通滤波电路进行滤波,以防止高频信号影响本振VCO G800,使其在不同的工作状态下产生相应的本振信号。
图6-10 诺基亚系列8850/8210型手机锁相环频率合成器
由于本振电路是以26MHz时钟信号作为基准频率,因此,当它频偏较大时,会使本振VCO G800所产生的本振信号频偏很大,从而造成无信号、无网络的故障。所以当出现无网络故障时,要检查是否由于26MHz时钟晶体G830频偏而造成的。
