诺基亚系列8850/8210型手机的驱动接口电路

    诺基亚系列8850/8210型手机驱动接口模块电路如图6-16所示。驱动接口模块N310主要用来控制照明灯、振子、振铃的工作状态。显示屏背光灯及键盘照明灯的正极均接到电池正极，而且它们的控制信号均来自中央处理器，控制信号分成两路送到N310，分别令显示屏背光灯和键盘照明灯发光。

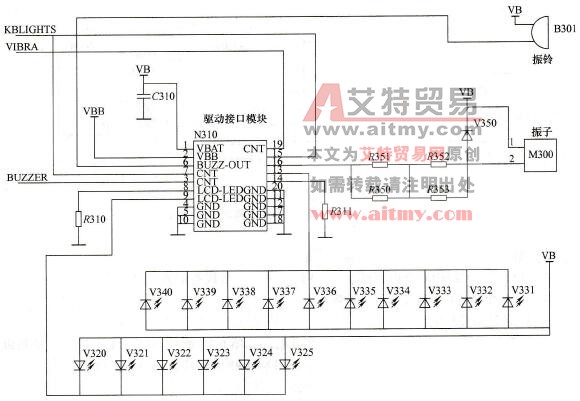

    图6-16    诺基亚系列8850/8210型手机驱动接口模块电路图

    振铃和振子的正端均接到电池正端，它们的控制信号为BUZZER和VIBRA，这两个信号均来自中央处理器D200。当信号送到N310时，令其控制振子和振铃工作。
