诺基亚系列8850/8210型手机的LCD显示接口电路

    诺基亚系列8850/8210型手机显示屏接口电路如图6-15所示。LCD显示接口电路是由电源模块N100提供VBB2. 8V电压。显示屏采用84×48点阵式液晶显示模块。

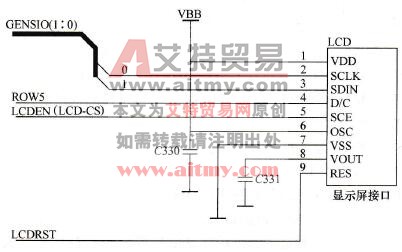

    图6-15    诺基亚系列8850/8210型手机显示屏接口电路图

    显示屏用来控制显示及数据传输的信号包括：LCDEN、LCDRST、GENSIO。其中，显示启动信号LCDEN直接控制显示屏的启动，LCDRST控制显示屏的复位，GENSIO控制显示数据和时钟信号的传输。显示屏接口共有九个触点，从1脚开始，各点电压如下：2. 8V、0V、0V、2.8V、2.8V、2.8V、0V、0V、2.8V。显示屏是通过一块导电胶与电路板进行连接的，所以当导电胶接触不良时，会造成无显示或显示模糊的故障。
