诺基亚系列8850/8210型手机的SIM卡接口电路

    诺基亚系列8850/8210型手机SIM卡的电路如图6-14所示。SIM卡电路主要由中央处理器D200、电源模块N100、SIM卡座X302及稳压器V104等组成。电源模块N100既是整机供电模块，又可作为SIM卡的接口电路，它不但可以支持3V的SIM卡，而且可以支持5V的SIM卡。在开机的瞬间，中央处理器D200从它的SIM Card-PWR脚送出控制信号，令电源模块N100根据实际情况给SIM卡提供相应的VSIM电压。当插入的是3V的SIM卡时，N100提供3V的电压；当插入的是5V的SIM卡时，N100则提供5V的电压。同时SIM卡、N100、D200三者之间还通过DAT、RST、CLK等信号线建立通信。稳压器V104为SIM卡与电源模块N100之间的信号进行稳压，其内部结构为四个稳压二极管。5V的电压是由升压二极管V116、电源模块N100及外围电路组成的升压电路提供的。

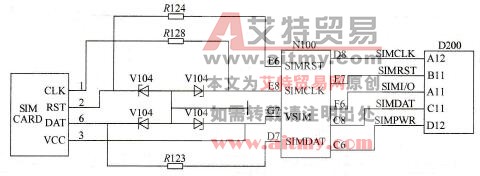

    图6-14    诺基亚系列8850/8210型手机SIM卡电路图

    通过以上的分析可以得出，当出现不能识卡的故障时应检查：

   1)稳压器V104是否损坏。

   2)电源模块N100到SIM卡的各触点是否出现开路。

   3)中央处理器D200至电源模块N100的SIM卡通信线路是否开路。

   4)电源模块N100是否虚焊或损坏。
