诺基亚系列8850/8210型手机的键盘扫描接口电路
来源:艾特贸易2018-07-04
简介诺基亚系列 8850/8210 型手机键盘扫描接口电路如图 6-17 所示。中央处理器 D200 的 F1( ROW-0) 、 F2 (ROW-1) 、 F3 ( ROW-2 )、 F4 ( ROW-3 )、 E2(ROW-4) 脚为键盘行扫描线,列扫描线为 C4 (COL-1) 、
诺基亚系列8850/8210型手机键盘扫描接口电路如图6-17所示。中央处理器D200的F1( ROW-0)、F2 (ROW-1)、F3(ROW-2)、F4(ROW-3)、E2(ROW-4)脚为键盘行扫描线,列扫描线为C4 (COL-1)、D4 (COL-2)、D3(COL-3)、D2(COL-4)。这9条信号线成4×5排列,每个交接点可作为一个按键,最多可作20个按键使用。
当在守候状态时,中央处理器D200对键盘信号线没有扫描信号,输出端保持低电平,输入端保持高电平。当按下某一个按键时,其中一个输入端将会变成低电平,即时产生一个中断信号送到D200,于是D200开始运行键盘扫描程序,测出接合交叉点的位置,从而确定哪一个键被按下。

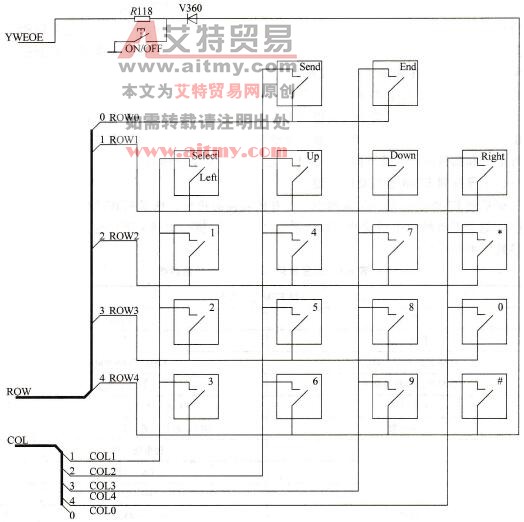

图6-17 诺基亚系列8850/8210型手机键盘扫描接口电路
