诺基亚系列8850/8210型手机的实时时钟电路

来源：艾特贸易2018-07-04

简介诺基亚系列 8850/8210 型手机 32. 768kHz 实时时钟接口电路如图 6-18 所示。 32. 768kHz 实时时钟接口电路由晶体 B100 、电源模块 N100 及外围元器件组成。 32.768kHz 时钟产生后，送到电源模块 N

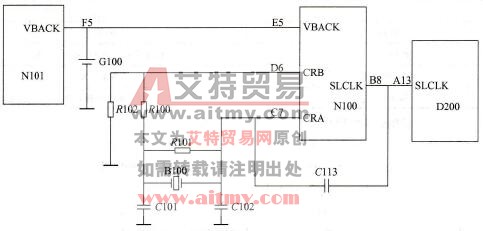

诺基亚系列8850/8210型手机32. 768kHz实时时钟接口电路如图6-18所示。32. 768kHz实时时钟接口电路由晶体B100、电源模块N100及外围元器件组成。32.768kHz时钟产生后，送到电源模块N100，在其内部经过放大，从其B8脚送出SLEEPCLK信号，作为实时时钟信号送给中央处理器D200，用于实时时钟的计算。当手机的主电池连接到手机时，32. 768kHz时钟晶体B100的供电由主电池提供。如果手机的主电池取下后，晶体B100则由后备电池G100供电，G100可以维持32. 768kHz时钟电路正常工作10分钟左右。如果后备电池G100的电压偏低，主电池则通过充电控制模块N101 F5脚对后备电池G100进行充电。充电的条件是主电池的电压不能低于3.2伏。
