三星系列E708手机低电告警故障检修

    (1)故障现象按下开机键，能开机，但过一会儿出现“嘟…嘟…”声，即低电告警自动关机了。进水机中通常电池格也显示不出来。

   (2)维修  三星E708手机电池电压检测电路如图6-19所示。引起这种故障的原因通常是VBAT这条支路易烧断、电池电压检测电阻器易烧坏。找出电池电压检测电阻器（图6-19所示的R505、R508)，对其进行吹焊，发现未能排除故障。用万用表在路电阻法测量电池电压检测电阻器R505，测量结果是阻值无穷大，因此将其更换后故障排除。

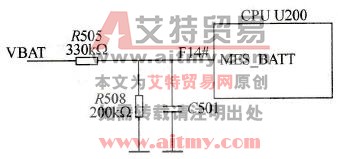

    图6-19    三星E708手机电池电压检测电路
