电缆保护接地线缺陷及防治措施

    现象：

    电缆托盘、金属线槽、插接式母线槽通过螺栓连接或电焊把金属壳体作为保护接地线（图1），其接地电阻达不到要求，同时电焊破坏了保护层（镀层或漆层），使其防腐蚀性能降低。

    原因分析：

    认为电缆托盘、金属线槽和插接式母线槽的外壳本身就是导体，只需使其连通，即可替代保护接地线。但实际上电缆托盘、金属线槽、插接式母线槽各段之间的螺栓连接是不可靠的，其阻值往往达不到要求。且托盘和线槽的壳体只能作承载用，母线槽的外壳仅作保护用。

    图1  电缆未接地处已接上

    防治措施：

   (1)沿电缆托盘、金属线槽、插接式母线槽通长设置镀锌扁钢、镀锌圆钢或扁铜保护接地带。如图2所示为电缆托盘（或金属线槽）保护接地的做法之一。

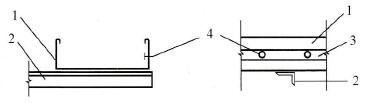

    图2    电缆托盘（金属线槽）保护接地作法

   1-托盘；2-支架：3-接地干线；4-镀锌螺栓

   (2)增设保护接地线。电缆托盘、金属线槽和插接式母线槽的外壳分别用编织铜带与保护接地干线作好电气连接。

   (3)五芯式插接式母线槽的保护芯线在始端与保护接地线作好电气连接。
