直流电动机不可逆调速线路是怎样的

    典型的直流电动机不可逆调速线路如图60所示，调速范围约为10：1，所带电动机功率在0.8~13kW之间，适用于对精度要求不高、负荷变化不大的场合。

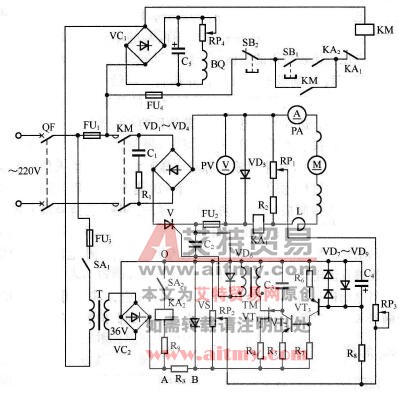

    图60    直流电动机不可逆调速线路

    工作原理：接通电源，合上开关SA1，220V交流电经整流桥VC1整流、电容C5滤波、电位器RP4（调节它可改变励磁电流）降压后，将直流电压加在电动机的励磁绕组BQ上。

   220V交流电又经变压器T降压、整流桥VC2整流、电阻R3降压、稳压管VS削波后，给触发电路提供约24V的直流同步电压。

    起动时，将主令电位器RP2调至零位（这时与RP2有机械联系的微动开关SA2闭合，继电器KA2吸合，其常开触点闭合），按下起动按钮SB1，接触器KM得电吸合并自锁，其主触点闭合，接通主电路电源。调节RP2（这时SA2即断开，KA2即释放）即有主令电压送出，而负反馈电压从并联在电枢两端的电位器RP1上取得。这两个电压相比较所得的差值电压经电阻R8与电容C4滤波后，加到三极管VT3的基极进行放大，并控制三极管VT2的导通程度，以改变弛张振荡器的频率，改变晶闸管V的导通角，从而改变电枢电压的大小，达到调节电动机转速的目的。

    停机时，按下停止按钮SB2即可。

    图中，电容C4用来对输入脉动电压滤波及吸收输入信号的突变，可使调速过程比较平稳；二极管VD6起检波作用，只允许正脉冲信号送入控制极；C2是防干扰电容，防止干扰信号混入控制极引起晶闸管误触发；续流二极管VD5防止晶闸管失控；电抗器L能使晶闸管的导通时间延长，降低电流峰值，并减小电流的脉动程度，改善直流电动机的运行条件。

    当电动机过载时，过电流继电器KA1吸合，其常闭触点断开，接触器KM失电释放，切断主电路电源，达到保护的目的。
