怎样用等效电路来表示变压器

    为了定量的分析问题，可以利用比较简单易于进行计算的等值电路来计算变压器的运行情况。变压器的等效电路，就是用一个电路来代替变压器，计算出实际变压器的运行结果情况，如功率分布、电压变动等。

    等效电路的表示方法就是将二次侧各量通过折算，将本来变比不为1的变压器看成变比为1的变压器，使一、二次绕组的电动势相等。二次绕组向一次绕组的折算方法为电压、电动势乘以变比k，电流除以变比k，阻抗类乘以变比k2，折算后的各量加上一撇表示。

    折算后的二次电压方程式为



    磁动势平衡方程式为



    变压器以等效电路表示，常用的为T形等效电路，若将励磁阻抗rm+jxm移于网络的输入端，并用r=r1+r2′、x=x1+x2′来表示，就成为г形等效电路，若忽略空载电流I。不计时，就成为简化等效电路。图1所示为变压器T形、r形、简化等效电路。

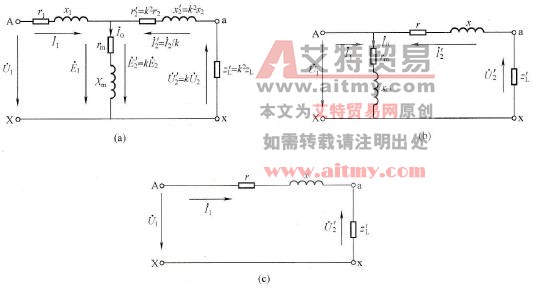

    图1    变压器等效电路图

   (a)T形等效；(b)r形等效；(c)简化等效
