储油柜有几种形式

    储油柜有3种基本形式：容量在630kVA及以下时储油柜不带安全气道的气孔继电器，800～6300kVA时带有安全气道的气体继电器，8000kVA及以上时为隔膜式储油柜。前两种为普通式储油柜，不统一设计结构，后一种为密封式储油柜，密封式储油柜过去曾采用胶囊式结构，现已基本不再生产，本题主要介绍密封式储油柜的结构原理。

   (1)胶囊式储油柜。胶囊式储油柜内装设一个胶囊，使变压器油与空气隔离，这种储油柜的结构原理如图2-16所示。胶囊的材料是由厚0.6mm的多层丁腈和氯酊橡胶，其形状和体积与储油柜内腔相似，正常情况下胶囊是半漂浮在储油柜的油中。

    变压器运行中，油箱内的油因温度升高而膨胀时，储油柜内的油面上升，挤压胶囊，使胶囊中的空气排出一部分。当温度降低时，储油柜内油量减少，在大气压力下，胶囊的体积增大。储油柜的呼吸是通过胶囊进行的，油与空气完全隔离，大大降低了变压器油的氧化速度，起到保护油的作用。

    为了防止阳光对油的劣化作用，有的制造厂将油位计也做成胶囊式结构。图2-16中的8为油位计，9为油位计胶囊，油位计内的油是与油标胶囊中的油相通。这样就使油位计内的油与储油柜内的油完全隔开。

   (2)隔膜式储油柜。隔膜式储油柜对油具有较好的保护作用，其结构如图2-17所示。它是由两个半圆柱体组成，中间套一个半圆式耐油胶隔膜，隔膜周边压装在上下柜沿之间，内侧贴在油面上，外侧和大气相通，集聚在隔膜外部的凝露水通过放水塞排出，储油柜下部的集气盒用来集聚进入或排出储油柜油流中的气体，避免气体进入储油柜，集气盒上的玻璃板可观察集气情况，气体则通过放气管端头的阀门排出。这种储油柜不采用玻璃管油位计，而采用连杆式的铁磁油位计。

    图2-16    胶囊式储油柜结构原理图

   1-吸湿器；2-胶囊；3-放气塞；4-胶囊压板；5-安装手孔；6-储油柜本体；7-油位计注油及呼吸塞；8-油位计（与储油柜不连通）；9-油位计胶囊（将储油计内油与储油柜内油隔离）

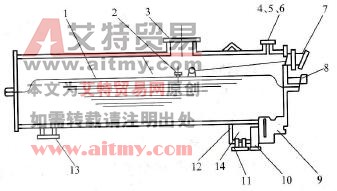

    图2-17    隔膜式储油柜结构图

   1-隔膜；2-放气嘴；3-视察孔；4-支架；5-连杆；6-接吸湿器管接头；7-油位计；8-放气塞；9-加油管接头；10-放气管接头；11-气体继电器接头；12-集气盒；13-集气盒油位计；14-集污盒
