水平牵引卸车的操作技术方法是什么

来源:艾特贸易2019-02-27

简介水路运输卸车如图 4-1 所示,铁路(或公路)运输卸车如图 4-2 所示。 图 4-1 水路运输卸车 1- 牵引绳; 2- 船只系绳; 3- 船只; 4- 码头; 5- 变压器; 6- 钢轨; 7- 拖拉绳 图 4-2 铁路(或

    水路运输卸车如图4-1所示,铁路(或公路)运输卸车如图4-2所示。

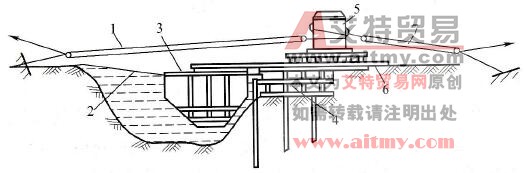

    4-1    水路运输卸车

   1-牵引绳;2-船只系绳;3-船只;4-码头;5-变压器;6-钢轨;7-拖拉绳

    4-2    铁路(或公路)运输卸车

   1-顶木;2-走板;3-枕木垛;4-滑车组;5-变压器;6-滑轨;7-运输车

    在距车厢30cm处搭木垛,垛高出车底面13cm。小型变压器可将其撬起穿入滑轨。大型变压器则在千斤顶底板下,用每只起重能力为50100t的油压千斤顶将变压器顶起20cm,穿入23条滑轨。滑轨之间用撑条连接,滑轨上涂黄油以减小摩擦。牵引绳索除小型变压器可用几根并列的钢丝外,宜用适当的钢丝绳。牵引机械可采用电动卷扬机、电动绞盘等。牵引绳受力(N)

式中F1-变压器水平牵引力,N;

   k-启动系数1.31.4

   f-滑动摩擦系数;

   G-变压器运输重×9.8N;

   n-牵引绳数;

    η-滑轮组效率。

    变压器牵引到枕木垛后,将变压器顶起少许,抽出滑轨,拖走运输车。如果要落在走板上进行拖运,则应抽去垛木。每次抽出的枕木高为变压器长度的1/10。应该注意不可将变压器四角同时顶起,一定要采取两端交替下降的方法,以免某一千斤顶失灵,发生变压器倾倒事故。
