简述油管式油位计的结构原理

    为了指示变压器油随温度而发生的体积变化，油浸式变压器在储油柜上都安装油位计，油位计分管式和铁磁式两种。小型管式油位计是将玻璃管用螺栓直接装在小于等于Φ310的储油柜的端盖上。大型管式油位计用于大于等于Φ440的储油柜上，采用带孔的底座安装玻璃管，并用一红色玻璃球显示油位，如图1所示。油位的标志位置一般温度为-30℃时，高度为储油柜直径的0.15D; +20℃时为0.45D，+40℃时为0.55D。

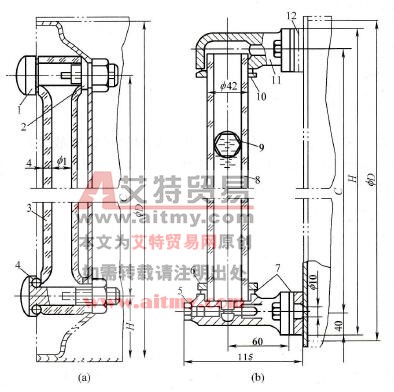

    图1    变压器储油柜用两种管式油位计

   (a)小型管式油位计；(b)大型管式油位计

   1-螺栓；2-密封垫；3-玻璃管；4-封环；5-塞子；6-封环；

   7-密封垫；8-玻璃管；9-玻璃球；10-压盖；11-座；12-法兰
