主令电器按钮

    按钮也称为控制按钮或按钮开关，它是一种结构简单、应用广泛的手动主令电器，通常用来接通或断开小电流的控制电路，从而控制电动机或其他电器设备的运行，也可以用来转换各种信号电路和电器联锁电路等。

    1．结构

    按钮由按钮帽、复位弹簧、桥式触头和外壳等组成。其触头通常做成复式触头，即具有常开触头又有常闭触头。具体结构见图1-9。



    图1-9按钮

   a)外形b）结构图

1-接线柱2-按钮帽3-复位弹簧

   4-常闭触头5-常开触头

    由图1-9可知，上面一对静触头与动触头接通，称为常闭（动断）触头，下面一对静触头与动触头是分断的，称为常开（动合）触头。由按钮结构决定，当按下按钮时，先断开常闭触头，后闭合常开触头（此动作规律在所有电器的复合触头动作中都适用）。

    按钮释放后，在复位弹簧作用下触头自动复位。

    2．分类

    按钮在结构上有多种形式，如旋转式——用手动旋钮操作；指示灯式——按钮内装有信号灯显示信号；紧急式——装有突起的蘑菇头按钮帽，以备紧急情况时操作；带锁式——即用钥匙转动来开关电路，并在钥匙抽出后不能随意动作，具有保密和安全功能等。

    3．选用

    按钮的选择要根据控制电路中所需触头对数、使用场合及作用来选择其型式和颜色。

   1)按钮中触头的数量可根据需要装配成一常开一常闭到六常开六常闭的形式；使用接线时，可以只接常开触头或常闭触头，也可两种触头同时都接线使用。

   2)按钮可做成单式（一个按钮）、复式（二个按钮）和三联式（三个按钮）的型式。对于特殊用途（如桥式起重机的控制按钮）还可按不同需要进行组合。

   3)为便于区分各按钮不同的作用，将按钮帽做成不同的颜色，以避免操作者发生误操作。

    在普通机床上，一般以红色表示停止按钮，绿色或黑色表示起动按钮。

    在数控机床上，按钮帽的颜色规定得非常具体，如：急停和应急操作按钮使用红色；起动、接通操作按钮使用白色、灰色、黑色或绿色；停止、断开操作按钮使用黑色、灰色或白色；作为起动、接通与停止、断开交替操作的按钮，优选白色、灰色或黑色；对于点动操作的按钮，也优选白色、灰色或黑色；复位按钮使用蓝色、白色、灰色或黑色，若它们还用作停止、断开操作时，优选黑色及白色或灰色。

   4)在机床上有很多按钮，其用途除了用颜色区别以外，还可用文字（中、英文）来区别，具体作用详见表1-2。

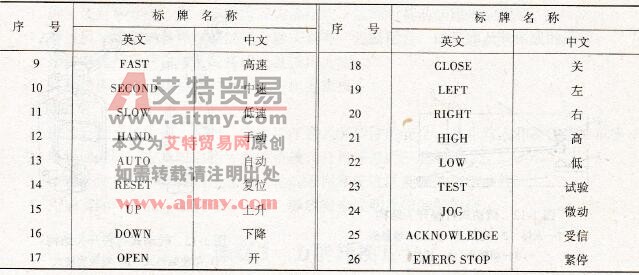

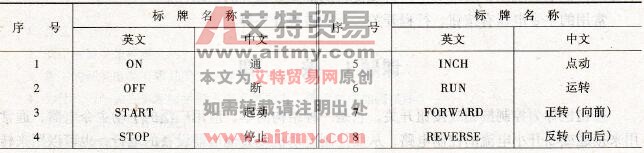

表1-2有关按钮作用的英文、中文对照表



    按钮的图形符号和文字符号见图1-10。



    图1-10按钮的符号

a)常开触头b）常闭触头c）复合触头
