埋弧焊I形坡口加垫双面焊工艺参数

    在焊前应根据工件厚度预留一定间隙，不同板厚的预留间隙和焊接工艺参数见表2-71。

    表2-71   I形坡口加垫双面焊工艺参数

    注：焊剂HJ431，焊丝直径5mm。

    焊正面焊缝时，可采用焊剂垫或临时工艺垫板，防止烧穿或焊漏，工艺参数必须保证熔深超过工件厚度的60%～70%。

    采用焊剂垫时，要求工件下面的焊剂在焊缝全长都与工件贴合，并且压力均匀。若背面的焊剂过松，会引起漏渣或液态金属下淌，严重时会引起烧穿。焊剂垫结构原理见图2-57。

    为了防止焊正面焊缝时出现焊漏或烧穿等情况，还可采用临时垫板，结构如图2-58所示。焊正面焊缝前应在间隙内撒满细颗粒焊剂。

    临时工艺垫板的作用是托住填在间隙中的焊剂，可用厚度为3～4mm，宽30~ 50mm的薄钢带，或采用石棉绳、石棉板做临时垫板，焊完正面焊缝后，翻转工件，除去临时垫板，清除间隙内的焊剂和焊缝背部的焊渣后，焊接反面焊缝。

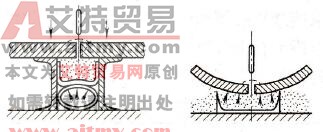

    图2-57    焊剂垫结构原理图

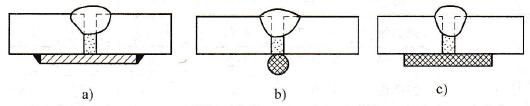

    图2-58    临时垫板双面焊

   a)薄钢带垫b)石棉绳垫c)石棉板垫
