H型钢焊接中拼接板不开坡口又必须保证焊透,其工艺参数如何选择

来源:艾特贸易2019-06-25

简介1) 焊接 H 型钢制作中当构件设计长度超出进料钢板长度,则必须进行拼接。《焊接 H 型钢》 (YB 3301-2005) 中规定:“对接焊缝检验等级为 A 级,评定等级为Ⅱ级合格。”为此,对接焊缝需

    1)焊接H型钢制作中当构件设计长度超出进料钢板长度,则必须进行拼接。《焊接H型钢》(YB 3301-2005)中规定:“对接焊缝检验等级为A级,评定等级为Ⅱ级合格。”为此,对接焊缝需全熔透和经超声波探伤检验合格。

   2)拼接需在切条(成品料)前完成,按需要长度拼接整张钢板,一般不采用成品料单条拼接。

   3)钢板厚度在18mm以下时不开坡口。对接双面焊接时预留间隙和不留间隙的规范分别见表1和表2

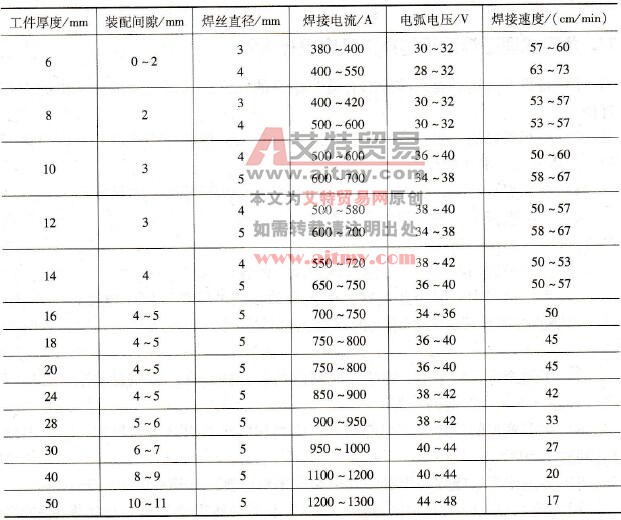

    1    预留间隙不开坡口双面焊焊接规范的选择

预留间隙不开坡口双面焊焊接规范的选择

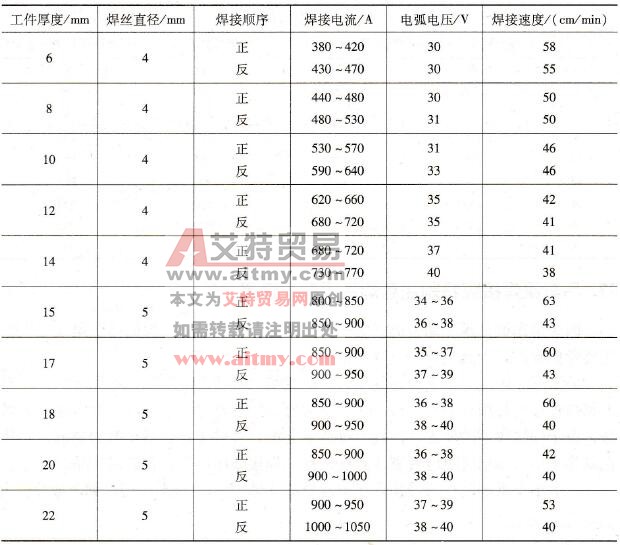

    2    不留间隙不开坡口双面焊焊接规范的选择

不留间隙不开坡口双面焊焊接规范的选择

   4)对接时设引弧板与引出板,厚度、材质应与母材相同,长度在60mm以上。

   5)厚度5~12mm正面焊缝焊接一次成型,厚度大于12mm的正面焊缝焊接两次成型,第一次焊接完成后注意清理焊渣及其他氧化物,彻底清除污物后再进行第二遍焊接。超过16mm以上厚度的对接缝要多遍焊接,每次均需将熔渣彻底清除后再焊下一遍。而且应注意焊接平整度,可勤翻保证焊后平整度。

   6)正面焊接完成后,进行背面焊接,首先用角向磨光机沿缝隙打磨清根,直至见到正面焊肉无夹渣物为止。成为V型口再进行焊接,一次成型。

   7)引弧板和引出板严禁用锤打掉,应在切割成品料时用气割割掉。
