变频空调器截止阀的工作原理

    如图3-130所示为二通截止阀打开的工作原理。变频空调器安装之前，二通截止阀处于关闭状态，将机器安装好后，用内六角扳手插入定位调整口中，然后逆时针旋转，带动阀杆上移，离开阀座，内部管路就会导通，使室外机中的制冷剂流向室内机。



图3-130二通截止阀打开的工作原理

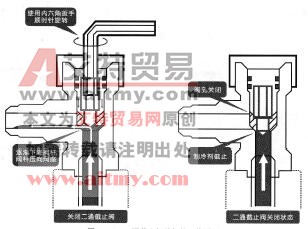

    如图3-131所示为二通截止阀关闭的工作原理。在回收完制冷剂后，要将二通截止阀关闭，使用内六角扳手插入定位调整口中，然后顺时针旋转扳手，带动阀杆下移，直到压紧在阀座上，内部管路就会关闭。



图3-131  二通截止阀关闭的工作原理

    如图3-132所示为三通截止阀的工作原理。三通截止阀与二通截止阀的工作原理基本相同，逆时针旋转扳手，三通截止阀内部的管路就会导通；顺时针旋转扳手，三通截止阀内部的管路就会关闭。



图3-132三通截止阀的工作原理

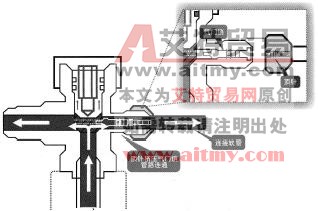

    如图3-133所示为工艺管口的工作原理。需要使用工艺管口进行抽真空、充注制冷剂等检修操作时，要使用连接阀门的连接软管，插接在工艺管口上，使阀门挤压气门销，从而使检修设备与变频空调器的制冷管路导通。



图3-133工艺管口的工作原理
