变频空调器扩管技能

  (1)扩管工具

  在对管路进行焊接或将管路与阀门进行连接时，需要将其中的一条管路的管口扩成杯形或喇叭形，这就需要使用专用的工具进行扩管，即扩管组件，如图4-25所示。扩管组件主要包括顶压器、顶压支头和夹板。在进行扩管操作时，选用不同的顶压支头可将管口顶压成杯形口或喇叭口。



图4-25扩管组件

   (2)扩杯形口的方法

    ①根据需要扩口的铜管直径来选择合适的夹板和锥形支头，如图4-26所示。



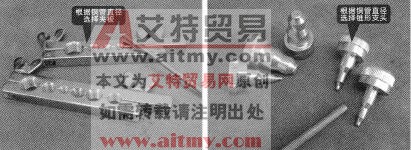

图4-26选择夹板和锥形支头

    ②松开夹板上的紧固螺母，将铜管放在合适的孔径中，并使铜管露出夹板的长度要与锥形支头的长度相等，如图4-27所示。



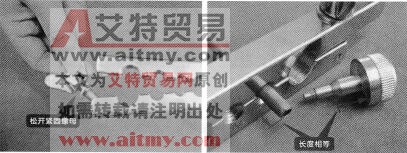

图4 27将铜管放在夹板

  ③将夹板上的紧固螺母拧紧，使铜管固定在夹板中，如图4-28所示。



图4-28拧紧紧固螺母

    ④选择合适的锥形支头安装在顶压器上。若顶压器上安装有以前使用过的锥形支头，那么在拆下时要注意锥形支头内部的钢珠，以防丢失，如图4-29所示。



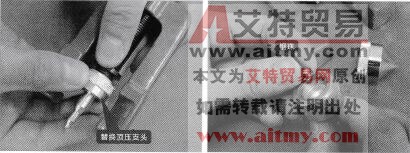

图4-29  替换项压支头

    ⑤锥形支头安装好后，将顶压器垂直顶压在管口上，并使顶压器的弓形脚卡住扩口夹板，然后沿顺时针方向旋转顶压器顶部的顶压螺杆，直到顶压器的锥形支头将铜管管口扩成杯形，如图4-30所示。



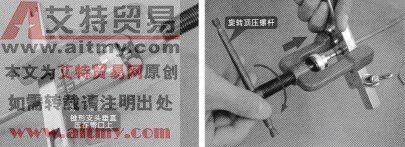

图4-30进行扩管操作

    ⑥铜管管口扩成杯形后，将顶压器从夹板上卸下，松开夹板上的固定螺母，即可将铜管取下，如图4-31所示。



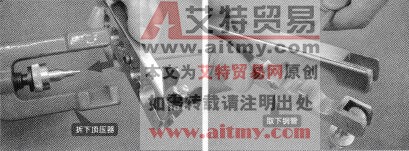

图4-31取下铜管

   (3)扩喇叭口的方法

    ①选择好合适的扩口支头和夹板后，将铜管放在夹板中，并将固定螺母拧紧。铜管露出夹板的长度与铜管壁至夹板斜面的长度相同，如图4-32所示。



图4-32将铜管放在夹板中

    ②将顶压器上的锥形支头换成扩喇叭口所用的扩口支头，替换时，同样要注意锥形支头内部的钢珠，不要丢失。按照与扩杯形口相同的方法，将顶压器顶压住管口，进行扩管操作，如图4-33所示。



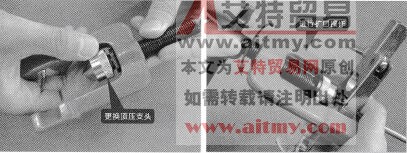

图4-33替换锥形支头进行扩管操作

    ③待管口被扩成喇叭形后，就可以将其从夹板中取下，如图4-34所示。



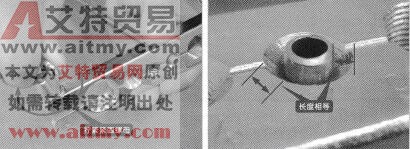

图4 34管口被扩成喇叭形
