变频空调器截止阀的结构

    二通截止阀和三通截止阀是连接室内机与室外机管路的重要装置，也是控制制冷剂流量的主要部件。

    二通截止阀又叫做液体截止阀或低压截止阀，制冷剂在通过该截止阀时呈液体状态，并且压强较低，所以二通截止阀的管路较细。三通截止阀又叫做气体截止阀或高压截止阀，制冷剂在通过该截止阀时呈现高压、气体状态，所以三通截止阀的管路较粗，并且三通截止阀上还设有工艺管口，通过该管口可对空调器进行抽真空、充注制冷等检修操作。如图3-127所示为二通截止阀和三通截止阀的外形。

    如图3-128所示为二通截止阀的内部结构。通过调整压紧螺钉的位置，可以调节截止阀内部制冷剂的流量。

    如图3-129所示为三通截止阀的内部结构。三通截止阀与二通截止阀内部结构基本一样，也是通过压紧螺钉的位置，调节制冷剂的流量。三通截止阀上的工艺管口内部通常带有一个气门销，用来对阀门的开启／闭合进行控制。



图3-127二通截止阀和三通截止阀的外形



图3-128二通截止阀的内部结构



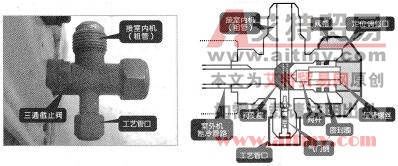

图3 129三通截止阀的内部结构
