变频空调器显示电路和遥控接收电路的检修技术方法

    变频空调器室外机显示接收电路出现故障后，常导致变频空调器控制失常、显示异常等故障。

    检修变频空调器显示接收电路时，可先对变频空调器进行通电检查，通过手动操作或对其工作电压等进行检测，判断显示接收电路的故障点。下面我们将以海信KFR-35GW/06ABP变频空调器为例进行介绍。

    ①显示电路和遥控接收电路出现故障后，可先对其工作电压进行检测。将变频空调器通电后，测量其连接插件CN8的①脚端，检测其是否有供电电压输入，如图5-56所示。

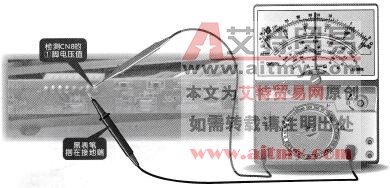

图5 56检测显示电路和遥控接收电路的工作电压

    ②经检测其供电电压正常，则需检测遥控接收器的工作电压是否正常。将万用表的量程调整至直流10V电压挡，红表笔检测遥控接收器的电压输入端，黑表笔接到遥控接收器的接地端，如图5-57所示。正常情况下，可检测到5V的电压。

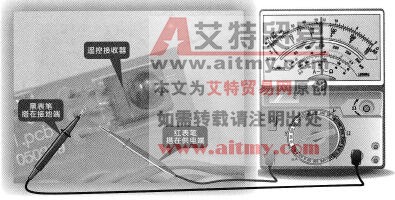

图5-57检测遥控接收器的工作电压

    ③若检测遥控接收器的供电电压不正常，表明遥控接收电路的供电电压不正常，从而引起该电路故障，根据该电路的工作原理图分析，此时，需对该电路中的其他元件进行检测。

    ④经检测其供电电压正常，则需检测遥控接收器的遥控接收信号是否正常。如图5-58所示，使用良好的遥控器对遥控接收器传输遥控信号，此时使用示波器的探头检测遥控接收器的遥控信号输出端信号。若能检测到遥控信号，说明遥控接收器良好；若无法检测到遥控接收信号，说明遥控接收器已经损坏。

    ⑤变频空调器若工作正常，而无显示或显示异常则说明发光二极管（指示灯）异常，可对发光二极管进行检测或更换。

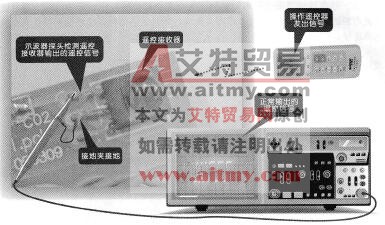

图5 58检测遥控接收器检测信号
