变频空调器显示接收电路的结构和电路分析

    变频空调器显示接收电路主要由发光二极管（指示灯）、遥控接收器构成。如图5-52所示为海信KFR-35GW/06ABP变频空调器的显示接收电路结构。



图5-52分体壁挂式变频空调器显示接收电路的结构

    遥控接收电路中的遥控接收器主要有三个引脚端，分别为接地端、电源供电端和信号输出端，可通过遥控接收电路板中的标识进行区分，如图5-53所示。



图5-53遥控接收器的结构

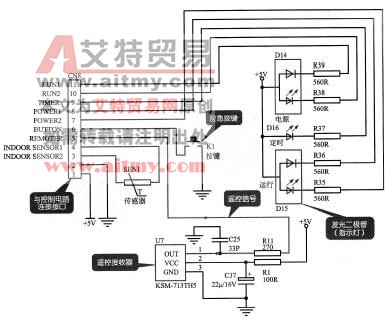

    显示接收电路由接口CN8接收由控制电路传输的工作电压，分别为发光二极管（指示灯）、遥控接收器等提供工作电压。遥控接收器U7得到工作电压后，再由其④脚将遥控接收信号由插件接口CN8的⑤脚将遥控接收信号送入微处理器中，为控制电路输入人工指令信号。变频空调器工作后，由微处理器将变频空调器的工作状态信息，经插件CN8将显示信息送入发光二极管（指示灯）电路中，驱动发光二极管发光显示变频空调器当前的工作状态。如图5-54所示为显示接收电路的工作原理图。

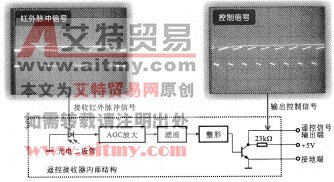

    遥控接收器是遥控接收电路中的主要器件，当遥控器发出红外光遥控信号后，遥控接收器的光电二极管将接收到的红外脉冲信号（光信号）转变为控制信号（电信号），再经AGC放大（自动增益控制）、滤波和整形后，将控制信号传输给微处理器，如图5-55所示为遥控接收器的电路结构和检测部位。



图5-54显示接收电路的工作原理图



图5-55遥控接收器的电路结构和检测部位
